Hvad er en 3-faset isolationstransformator? Komplet guide til industriel strøm

I moderne industrielle og kommercielle elsystemer er stabil og ren elektricitet afgørende for udstyrets pålidelighed og driftssikkerheden. A 3-faset isolationstransformator spiller en vigtig rolle i beskyttelsen af elektriske systemer mod spændingsforstyrrelser, elektrisk støj, overspænding og jordingsproblemer.

Fra CNC-maskiner og medicinsk udstyr til vedvarende energisystemer og datacentre bruges 3-fasede isolationstransformatorer i vid udstrækning, hvor der er behov for pålidelig strømkvalitet.

Denne artikel forklarer, hvordan en 3-faset isolationstransformator fungerer, dens fordele, anvendelser, tekniske specifikationer, og hvordan man vælger den rigtige model til industriel brug.

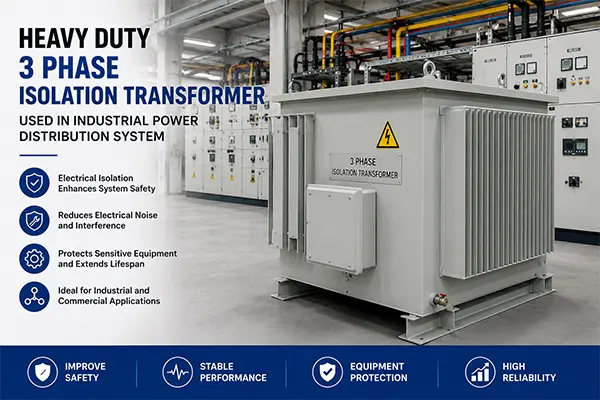

Hvad er en 3-faset isolationstransformator?

A 3-faset isolationstransformator er en transformer, der overfører elektrisk energi mellem to separate 3-fasede vekselstrømskredsløb ved hjælp af elektromagnetisk induktion, samtidig med at indgang og udgang holdes elektrisk isoleret.

I modsætning til en Autotransformer, er primærviklingen og sekundærviklingen helt adskilt. Dette design giver:

• Elektrisk isolering
• Undertrykkelse af støj
• Forbedret jordforbindelse
• Beskyttelse mod overspænding
• Forbedret sikkerhed for udstyr

Isolationstransformatorer er ofte også designet til spændingskonvertering, f.eks:

• 480V til 208V
• 415V til 380V
• 600V til 400V

Ifølge IEEE's standarder for elektrisk energi hjælper isolation med at forbedre systemets pålidelighed og reducerer risici i forbindelse med forbigående spændings- og jordingsfejl.

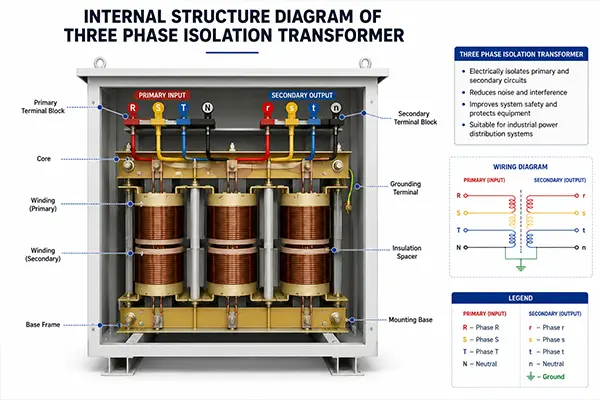

Hvordan fungerer en 3-faset isolationstransformator?

En 3-faset isolationstransformator fungerer baseret på Faradays lov om elektromagnetisk induktion.

Når der løber vekselstrøm gennem primærviklingen, dannes der et magnetfelt i transformatorkernen. Denne magnetiske flux inducerer spænding i sekundærviklingen uden direkte elektrisk kontakt.

Det grundlæggende transformatorforhold er:

$\frac{V_p}{V_s}=\frac{N_p}{N_s}$

Hvor?

• $V_p$ = Primær spænding
• $V_s$= Sekundær spænding
• $N_p$ = Primærviklingens omdrejninger
• $N_s$ = Sekundærviklingens omdrejninger

Fordi de to viklinger er isolerede, reduceres elektrisk støj og fejlstrømme betydeligt.

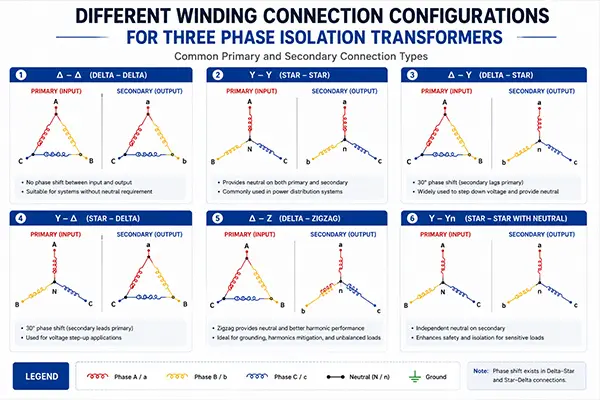

Almindelige viklingskonfigurationer

Forskellige industrielle systemer kræver forskellige transformertilslutninger.

Delta-Delta (Δ-Δ)

• Velegnet til afbalancerede industrielle belastninger
• God evne til at håndtere harmoniske svingninger
• Almindelig i motorapplikationer

Delta-Wye (Δ-Y)

• Giver neutral jordforbindelse
• Bruges ofte i kommercielle distributionssystemer

Wye-Delta (Y-Δ)

• Bruges ofte til start af motorer
• Hjælper med at reducere harmonisk forvrængning

Wye-Wye (Y-Y)

• Bruges i højspændingstransmissionssystemer
• Kræver omhyggeligt design af jordforbindelse

De vigtigste fordele ved 3-fasede isolationstransformatorer

1. Elektrisk isolering for sikkerhed

Den største fordel er fuldstændig galvanisk isolation mellem ind- og udgangskredsløb.

Dette hjælper med at beskytte udstyret mod:

• Elektrisk stød
• Jordsløjfer
• Forplantning af fejl
• Spændingsspidser

I følsomme miljøer som hospitaler og laboratorier er isolering afgørende for driftssikkerheden.

2. Forbedring af strømkvaliteten

Industrielle anlæg lider ofte under det:

• Elektromagnetisk interferens (EMI)
• Radiofrekvensinterferens (RFI)
• Harmonisk forvrængning
• Skiftetransienter

Isolationstransformatorer hjælper med at reducere disse forstyrrelser og giver renere strøm til følsomt udstyr.

3. Kapacitet til spændingskonvertering

Mange isolationstransformatorer fungerer også som step-up eller nedtrapningstransformatorer.

Eksemplerne omfatter:

Indgangsspænding	Udgangsspænding	Typisk anvendelse
480V	208V	CNC-maskiner
415V	380V	Eksport af udstyr
600V	400V	Industriel automatisering

4. Forbedret levetid for udstyr

Stabil spænding og reduceret elektrisk stress kan forlænge levetiden:

• PLC-systemer
• Servodrev
• UPS-udstyr
• Systemer til medicinsk billeddannelse
• Industrielle robotter

Anvendelser af 3-fasede isolationstransformatorer

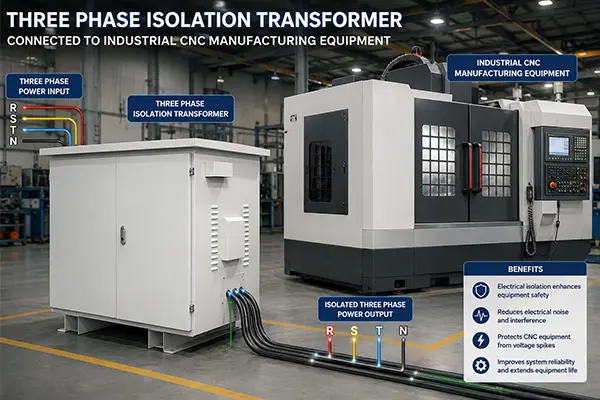

Industriel fremstilling

Fabrikker bruger Isolationstransformatorer for at beskytte:

• CNC-maskiner
• Drev med variabel frekvens (VFD'er)
• Robottekniske systemer
• Automatiserede produktionslinjer

Datacentre og IT-infrastruktur

Datacentre har brug for stabil og støjfri strøm for at forhindre nedetid og beskytte servere.

Isolationstransformatorer hjælper med at reducere common-mode-støj og forbedre strømkonditioneringen.

Vedvarende energisystemer

Sol- og vindenergisystemer bruger isolationstransformatorer til:

• Isolering af nettet
• Beskyttelse af inverter
• Spændingstilpasning
• Reduktion af overtoner

Virksomheder som f.eks. ABB og Schneider Electric fortsætte med at investere i avancerede transformerteknologier til integration af vedvarende energi og smart grid-infrastruktur.

Medicinske og sundhedsmæssige faciliteter

Medicinsk udstyr er meget følsomt over for elektrisk interferens.

Isolationstransformatorer bruges i vid udstrækning i:

• MRI-systemer
• Operationsstuer
• Diagnostisk udstyr
• ICU-strømforsyninger

De hjælper med at forbedre patientsikkerheden og reducere risikoen for lækstrøm.

3-faset isolationstransformator vs. autotransformator

Mange købere sammenligner isolationstransformatorer med autotransformatorer, før de køber.

Funktion	Isolationstransformator	Autotransformer
Elektrisk isolering	Ja	Nej
Støjfiltrering	Fremragende	Begrænset
Sikkerhedsniveau	Høj	Moderat
Størrelse	Større	Mindre
Omkostninger	Højere	Lavere
Beskyttelse mod overspænding	Bedre	Begrænset

En autotransformer er mere kompakt og økonomisk, men den kan ikke give ægte elektrisk isolation.

Til følsomt udstyr og industriel automatisering er isolationstransformere generelt det sikreste og mest pålidelige valg.

Tekniske specifikationer at overveje

Når man skal vælge en transformer, er der flere parametre, der skal vurderes nøje.

Effektvurdering

Typiske vurderinger spænder fra:

• 1 kVA
• 10 kVA
• 100 kVA
• Op til flere MVA

Sørg altid for ekstra kapacitet til fremtidig udvidelse.

Effektivitet

Moderne højeffektive transformatorer opnår typisk:

• 95% til 99% effektivitet

Siliciumstålkerner med lavt tab og kobberviklinger hjælper med at reducere energiforbruget.

Isoleringsklasse

Almindelige isoleringsklasser omfatter:

• Klasse F
• Klasse H

Højere isoleringsklasser understøtter højere driftstemperaturer.

Metoder til afkøling

Køling af tør type

• Luftkølet
• Lavere vedligeholdelse
• Indendørs installation

Olie-nedsænket køling

• Bedre varmeafledning
• Velegnet til udendørs systemer med stor kapacitet

【Img】
alt: Tør type trefaset isolationstransformator til indendørs kommerciel installation

Markedstendenser og industriudvikling

Den globale transformerindustri fortsætter med at vokse på grund af flere store tendenser:

• Vækst i industri 4.0
• Udvikling af intelligente fabrikker
• Indførelse af vedvarende energi
• Stigende krav til strømkvalitet
• Udvidelse af infrastruktur til opladning af elbiler

Brancheorganisationer som IEEMA og tekniske ressourcer som Oversigt over Wikipedia-transformatorer fremhæver den stigende efterspørgsel efter energieffektive transformerteknologier på verdensplan.

Producenterne fokuserer nu på:

• Kernematerialer med lavt tab
• Kompakte designs
• Smarte overvågningssystemer
• Miljøvenlige isoleringsmaterialer

Sådan vælger du den rigtige 3-fasede isolationstransformator

At vælge den rigtige transformer afhænger af flere faktorer.

Bestem kravene til belastning

Beregn det samlede belastningsbehov i:

• kVA
• Spænding
• Nuværende
• Krav til startstrøm

Overvej harmoniske belastninger

Til systemer, der bruger:

• VFD'er
• UPS-systemer
• Ensrettere
• Udstyr til datacentre

Vælg en transformer, der er designet til at dæmpe harmoniske svingninger eller har en K-faktor.

Tjek installationsmiljøet

Vurder, om transformeren vil fungere i:

• Høj luftfugtighed
• Støvede forhold
• Høj omgivelsestemperatur
• Udendørs miljøer

Det kan være nødvendigt med passende beskyttelse af kabinettet, f.eks. IP-klassificerede skabe.

Bekræft overholdelse af standarder

Se efter overensstemmelse med:

• IEEE-standarder
• IEC-standarder
• UL-certificering
• CE-certificering

Det er med til at sikre pålidelighed og langsigtet driftssikkerhed.

OFTE STILLEDE SPØRGSMÅL

Konklusion

A 3-faset isolationstransformator er en kritisk komponent i moderne elektrisk infrastruktur. Ved at levere elektrisk isolation, spændingskonvertering, støjdæmpning og forbedret sikkerhed hjælper disse transformere med at beskytte følsomt industrielt og kommercielt udstyr mod ustabile strømforhold.

I takt med at industrien bevæger sig i retning af automatisering, integration af vedvarende energi og intelligent strømstyring, vil efterspørgslen efter højeffektive isolationstransformere fortsætte med at vokse på de globale markeder.

For virksomheder, der ønsker pålidelig strømbeskyttelse og forbedret driftsstabilitet, er valget af den rigtige isolationstransformer en langsigtet investering i systemets ydeevne og elektriske sikkerhed.
