Hvad er en pakkeunderstation? - Praktisk guide til ingeniører og indkøbere

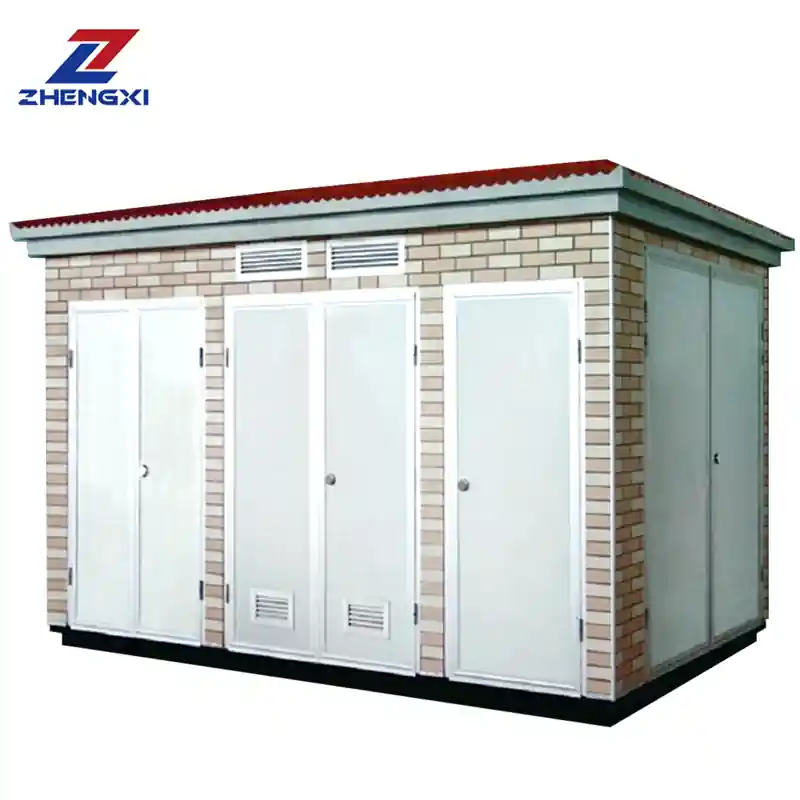

A Pakkeunderstation (også kaldet en pakket, kompakt eller præfabrikeret Understation - nogle gange forkortet CSS) er en fabriksmonteret, typetestet elektrisk understation, der integrerer mellemspændingskoblingsudstyr (MV), en distributionstransformer og lavspændingsdistributionspaneler (LV) i en enkelt lukket enhed. Den er designet til hurtig implementering og et lille fodaftryk, hvor sikkerhed, installationshastighed og begrænsede anlægsarbejder er vigtige.

Kort fortalt: Pakkeunderstationer reducerer ledningsføring og anlægsarbejde på stedet, fremskynder idriftsættelsen og forbedrer den offentlige sikkerhed sammenlignet med en traditionel udendørs understation i gården.

Hvorfor bruge en pakkeunderstation?

• Hurtig installation - Leveres formonteret og prætestet; minimal ledningsføring på stedet.
• Pladsbesparende - kompakt fodaftryk ideelt til byområder, kommercielle områder eller steder med begrænset plads.
• Sikrere offentlige installationer - indkapslede strømførende dele og opdeling i rum reducerer eksponeringen.
• Forudsigelige omkostninger og tidsplan - Fabriksbygninger reducerer usikkerheden på stedet.
• Fleksible muligheder - tør- eller olietransformere, RMU eller metalindkapslet koblingsanlæg, fjernovervågningspakker.

Anvendelsesområder: boligområder og højhuse, indkøbscentre, datacentre, hospitaler, industrianlæg, midlertidige byggepladser og opsamlingssteder for vedvarende energi.

Hvad er der inde i en pakkeunderstation (komponenter)

En typisk pakkeenhed integrerer følgende hovedsystemer:

• MV-koblingsudstyr / RMU - indgående beskyttelse og sektionering for MV-forsyningen.
• Transformator - oliefyldt eller tør type (støbt harpiks) step-down transformer dimensioneret til stedets belastning (kVA).
• LV-fordelingspanel - Afbrydere, samleskinner, måling og tilførsler til stedets belastninger.
• Beskyttelse og kontrol - beskyttelsesrelæer, CT'er/PT'er, kontrolpaneler og ofte SCADA/grænseflader til fjernovervågning.
• Hjælpesystemer - jording, ventilation, lynbeskyttelse, kabelafslutninger og afløb.

Designpraksis: Producenter adskiller MV, transformer og LV i dedikerede rum af hensyn til sikkerhed og vedligeholdelse.

Almindelige konfigurationer og rum

De fleste enheder er indrettet med tre rum:

1. HV/MV-rum - koblingsudstyr og indgående afslutninger.
2. Transformer-rum - transformer og tilhørende løftepunkter/ventilation.
3. LV-rum - distribution, måling og kabeladgang.

Kapslingsklasser (IP/IK), lysbueindeslutning og typetest er vigtige for offentlige installationer; bekræft lokale netregler og kommunale krav før indkøb.

Sådan fungerer en pakkeunderstation - hurtigt overblik

1. Forsyningens MV-forsyning afsluttes ved MV-koblingsudstyret/RMU.
2. MV-koblingsanlæg beskytter og kobler forsyningen til transformeren.
3. Transformeren nedtrapper MV til stedets LV (f.eks. 400/230 V).
4. LV-koblingsudstyr fordeler strøm til stedets belastninger og giver beskyttelse/isolering.
5. Beskyttelsesrelæer og måling registrerer fejl og kan levere fjernalarmer og SCADA-telemetri.

Fordele og begrænsninger

Fordele

• Reduceret anlægsarbejde og idriftsættelsestid.
• Mindre fodaftryk; velegnet til begrænsede byrum.
• Mere sikker på offentlige eller halvoffentlige steder.
• Standardiserede moduler reducerer livscyklusomkostningerne for mange applikationer.

Begrænsninger og overvejelser

• Transport- og løftebegrænsninger - meget store enheder kan kræve specialiseret håndtering.
• Varmeafledning i lukkede konstruktioner - ventilation og grænseværdier for omgivelserne er afgørende.
• Oliefyldte transformatorer kræver sekundær indeslutning og ekstra brandforanstaltninger, hvis de installeres indendørs eller i nærheden af offentlig adgang.

Tjekliste for udvælgelse - hvad du skal bekræfte, før du køber

• Spænding og klassificering: indgående MV-niveau (f.eks. 11 kV, 33 kV) og transformer-kVA.
• Transformertype: tør type (indendørs, mindre vedligeholdelse) vs. oliefyldt (højere kVA, udendørs).
• Type koblingsudstyr: RMU, metalindkapslet koblingsanlæg eller GIS afhængigt af plads- og sikkerhedsbehov.
• Beskyttelse og måling: ønskede relætyper, CT/PT-forhold, målenøjagtighed og SCADA-grænseflade.
• Standarder og tests: typetest, kortslutnings- og lysbueklassificering, IP/IK-klassificering, overholdelse af lokale netregler.
• Adgang og vedligeholdelse: dørlayout, løftepunkter, reservedele, leverandørsupport og leveringstid.
• Miljømæssige begrænsninger: omgivelsestemperatur, højdereduktion og ætsende atmosfærer.

Hurtig beslutningstabel

• Behov < 1500 kVA, indendørs, støjfølsomt sted → overvej tør type pakket transformerstation.
• Behov for > 1500 kVA eller udendørs højklassificering → overvej oliefyldt med sekundær indeslutning og certificeret indkapsling.
• Begrænset fodaftryk + offentligt byområde → vælg Typetestet kompakt kabinet med lysbueindeslutning og IP-klassificering.

Typiske tekniske parametre (eksempel)

Parameter	Typisk rækkevidde/eksempel
MV nominel spænding	3,3 kV, 6,6 kV, 11 kV, 33 kV (bekræft med forsyningsselskabet)
Transformerens rating	100 kVA - 5000 kVA (afhængig af stedet)
LV nominel spænding	400/230 V (standard lavspænding)
Modstandsdygtighed over for kortslutning	Afhænger af koblingsudstyrets klassificering - bekræft kA-klassificering
Beskyttelse af indkapsling	IP33 - IP55 (afhængigt af indendørs/udendørs brug)
Køling/ventilation	Naturlig/forceret ventilation; ventilationsåbninger og afløb påkrævet

Bemærk: Tabellen viser typiske intervaller. Brug leverandørens tekniske datablade for at få nøjagtige værdier til udbud.

Tips til grundlæggende vedligeholdelse (praktisk)

• Hold ventilation, filtre og afløb fri.
• Efterse kabelafslutninger, bøsninger og pakninger med jævne mellemrum.
• Test beskyttelsesrelæer og udløsningsfunktioner i henhold til leverandørens tidsplan (årligt eller pr. kritikalitet).
• For oliefyldte transformatorer: planlæg olieprøver og dielektriske tests i henhold til OEM-anbefalinger.
• Før nøjagtige optegnelser over test, inspektioner og vedligeholdelse.

Standarder og overholdelse (hvad man skal spørge leverandørerne om)

Bed leverandørerne om dokumentation for typetest og overholdelse af gældende standarder og lokale netregler. Typiske standarder at henvise til under indkøb omfatter standarder for transformere og koblingsudstyr og lokale distributionsregler. Bed altid om leverandørens fabrikstestrapporter og tredjepartsinspektionsdokumenter, når du køber ind til offentlige eller sikkerhedskritiske steder.

Ofte stillede spørgsmål

Spørgsmål: Er en pakkeunderstation det samme som en kompakt sekundær understation (CSS)?
Svar: I praksis bruges disse udtryk i flæng. De beskriver alle en fabriksbygget enhed, der integrerer MV-koblingsudstyr, transformer og LV-distribution i et enkelt kabinet.

Q: Kan pakkeunderstationer installeres i offentlige områder?
Svar: Ja - når de er designet og typetestet i henhold til gældende standarder og med korrekt jording, IP- og lysbueindeslutning, er pakkede transformerstationer velegnede til offentlige eller halvoffentlige steder. Følg lokale regler og kommunale godkendelsesprocesser.

Q: Hvor længe holder en pakkeenhed typisk?
Svar: Levetiden afhænger af komponentvalg og vedligeholdelse. Med korrekt vedligeholdelse kan komponenter som transformatorer og koblingsudstyr holde i årtier. Regelmæssig inspektion og testning forlænger levetiden.

Spørgsmål: Hvad er bedst til indendørs brug - tørre eller oliefyldte transformatorer?
A: Tørre transformatorer foretrækkes ofte indendørs på grund af reduceret brandrisiko og enklere indeslutning; oliefyldte enheder er mere kompakte til høj kVA, men kræver sekundær indeslutning og brandbekæmpelse, hvis de bruges indendørs.

Har du brug for en specifikation, et datablad eller et tilbud? Anmod om et tilbud eller Download specifikationsarket (angiv model, påkrævet kVA, indgående MV-spænding og begrænsninger på stedet), så vi kan foreslå den rigtige pakkeløsning.
