3-faset tør epoxyharpiks jordforbindelse spændingstransformator producent

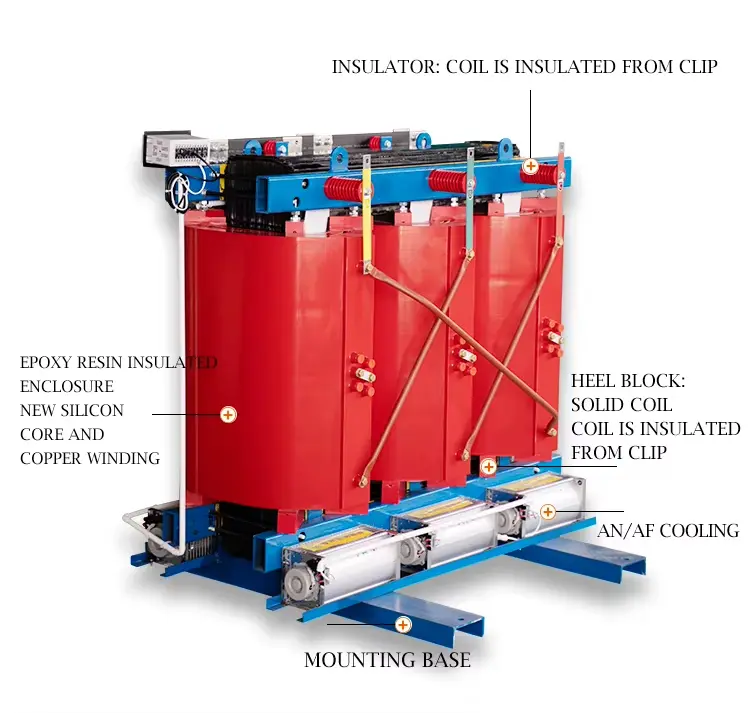

SCB13 1000 Kva 3-faset tør epoxyharpiks jordingsspændingstransformator

SCB13 tør epoxyharpiksisoleret spændingstransformator med trefaset jordforbindelse er produceret til industriel og kommerciel strømfordeling på højt niveau. Den avancerede epoxyharpiksstøbningsteknologi anvendes i transformeren, som har fremragende kortslutningsmodstandsevne, termisk stabilitet og pålidelighed. Det er 30 ~ 160KVA 200 ~ 800KVA 1000 ~ 2500KVA klassificeret. Den har høj driftseffektivitet, kompakt struktur og stille drift. Produktet anvendes i vid udstrækning i applikationer med strenge krav til brandbekæmpelse og eksplosionsbeskyttelse.

Vigtigste funktioner:

Isolering af epoxyharpiks:
Transformeren anvender epoxyharpiks-støbespole for at opnå fremragende elektrisk isoleringsevne og høj pålidelighed i ugunstige miljøer. Tør struktur af EI-typen, intet krav om brug af smøreolie, er miljøvenlig og sikker og kan bruges i følsomme miljøer.

Høj effektivitet:
Effektivitet >98%, ekstremt lavt energitab under drift, økonomisk og miljøvenlig.

Avanceret køleteknologi:
AN/AF-kølemetoden sikrer effektiv varmeafledning, så transformeren altid arbejder ved den optimale temperatur.

Tilpasset udgangsspænding:
Udgangsspændingen kan skræddersys, så den passer til dine specifikke behov, herunder standardindstillinger som 220V, 380V, 440V og 480V.

God kortslutningsmodstand:
Takket være sin høje mekaniske styrke og solide konstruktion er denne transformer i stand til at modstå kortslutningsforhold med forbedret holdbarhed og pålidelighed.

Tørt design:
Det tørre design indebærer ingen risiko for olielækage, og det brandhæmmende epoxymateriale gør det ideelt til brug i brandfarlige områder.

Lang levetid:
Transformeren er konstrueret til at holde længe med minimale vedligeholdelseskrav og reducerer dermed driftsomkostningerne.

Typebetegnelse

Model:	S C (B) 13 - □ □

S	Tre faser
C	Fast støbning (epoxy-støbning)
(B)	Foliespiral med lavt tryk
11	Kode for præstationsniveau
□	Nominel kapacitet (KVA)
□	Nominel spænding (højspænding KV)

Vigtigste tekniske parameter

Tekniske parametre for SC(B)13-serien 6kV, 10kV grade non-excitation voltage regulating distribution dry type transformer

Nominel kapacitet kVA	Område for spændingsudtag			Forbindelsessymbol	Tab uden belastning kW	Belastningstab kW			Strøm uden belastning %	Kortslutningsimpedans %
Nominel kapacitet kVA	HV kV	HV-aftapningsområde %	LV kV	Forbindelsessymbol	Tab uden belastning kW	130ºC(B)(100ºC)	155ºC(F)(120ºC)	180ºC(H)(145ºC)	Strøm uden belastning %	Kortslutningsimpedans %
30	6 6.3 6.6 10 10.5 11	±2.5 ±5	0.4	Dyn11 Yyn0	0.135	0.605	0.64	0.685	1.42	4
50					0.195	0.845	0.9	0.965	1.44
80					0.265	1.16	1.24	1.33	1.07
100					0.29	1.33	1.41	1.52	1.09
125					0.34	1.56	1.66	1.78	0.94
160					0.385	1.8	1.91	2.05	0.93
200					0.445	2.13	2.27	2.44	0.79
250		±2×2.5 ±5			0.515	2.33	2.48	2.66	0.79
315					0.635	2.94	3.12	3.35	0.72
400					0.705	3.37	3.59	3.85	0.72
500					0.835	4.13	4.39	4.7	0.72
630					0.965	4.97	5.29	5.66	0.61
630					0.935	5.05	5.36	5.76	0.61	6
800					1.09	5.89	6.26	6.71	0.61
1000					1.27	6.88	7.31	7.88	0.61
1250					1.5	8.19	8.72	9.33	0.61
1600					1.76	9.94	10.5	11.3	0.61
2000					2.19	12.2	13	14	0.50
2500					2.59	14.5	15.4	16.6	0.50
1600					1.76	11	11.6	12.5	0.61	8

Nominel effekt	1000 KVA
Indgangsspænding	11kV, 12kV, 33kV (kan tilpasses)
Udgangsspænding	220V, 380V, 440V, 480V (kan tilpasses)
Fase	3 fase
Frekvens	50/60Hz
Viklingsmateriale	Kobber/Aluminium
Vector-gruppen	Dyn11
Effektivitet	>98%
Afkølingsmetode	AN/AF

Applikationer:

Industriel anvendelse:
Velegnet til fabrikker, anlæg og lagerbygninger med faste strømkrav og minimal nedetid og vedligeholdelsesbehov.

Kommercielle bygninger:
Ideel til kontorbygninger i flere etager, indkøbscentre og centre, som kræver stabil strømforsyning for at opfylde udstyrets og systemernes behov.

Strømforsyning:
Velegnet til transmissions- og distributionssystemer, hvor der er høje belastningskrav eller strenge krav til sikkerheds- og brandegenskaber.
