Neue YBF 35/0,4KV 630-2500Kva Ultra-Energiesparende kompakte europäische Unterstation

Was ist ein kompaktes Umspannwerk?

A Kompaktes Umspannwerk vereint mehrere Teilkomponenten - 35-kV-Schaltanlage, einen 630-2500-kVA-Transformator, Niederspannungsschalttafeln, Schutzrelais und Hilfsgeräte - in einer vorgefertigten Einheit. Im Gegensatz zu herkömmlichen gemauerten Umspannwerken, die umfangreiche Bau- und Verkabelungsarbeiten erfordern, werden die kompakten Umspannwerke bereits vorgetestet und vorverdrahtet geliefert. Die wichtigsten Vorteile sind:

• Reduzierte Bauarbeiten: Bis zu 50% kürzere Bauzeit
• Geringerer Platzbedarf: 40-60% benötigt weniger Landfläche
• Plug-and-Play-Verkabelung: Farbcodierte Kabelbäume für schnellen Anschluss
• Modulare Erweiterungsfähigkeit: Einfaches Hinzufügen von RMU-Zellen oder LV-Panels vor Ort

Kompakte Unterstationen sind ideal für städtische Dächer, Industriegelände, Wind- und Solarparks sowie für alle Anwendungen, bei denen Platz, Schnelligkeit und Zuverlässigkeit von größter Bedeutung sind.

Merkmale und Anwendungsbereiche

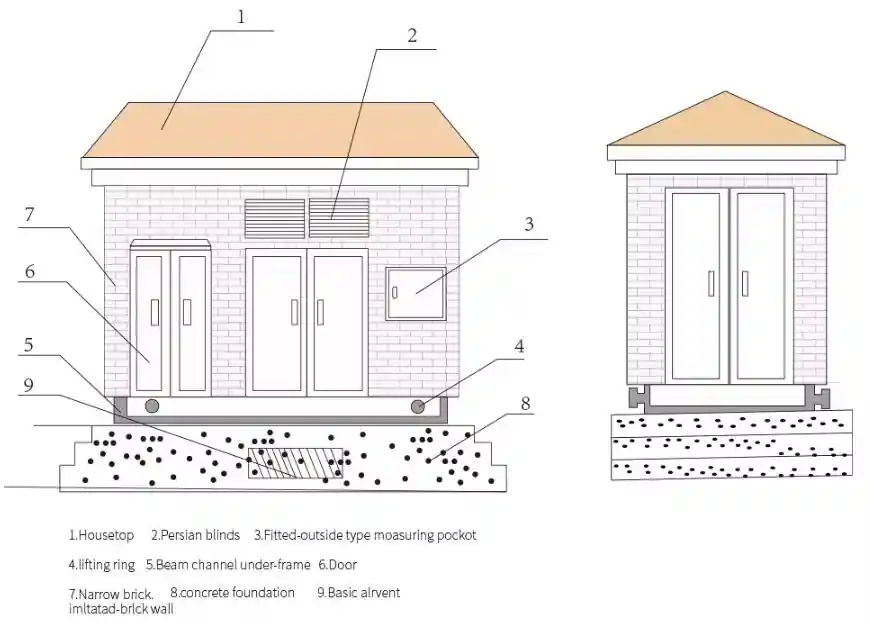

1.1 Integriertes Gehäuse in Kastenform

Das Gehäuse basiert auf europäischen Designstandards und bietet:

• Robuster Schutz: IP54 (Standard) bis IP65 (optional) gegen Staub, Regen und Tiere
• Thermische Isolierung: Doppellagige Wände mit Schaumstoffkern minimieren den Wärmegewinn
• Belüftung und Kondenswasserkontrolle: Lüftungsschlitze, Heizungen und automatische Temperaturüberwachung
• Material-Optionen: Verzinkter Stahl, Verbundplatten, Edelstahl oder Zementplatten

1.2 Hochspannungsraum (HV)

Ausgestattet mit XGN15, HXGN17 oder KYN28A Ring Main Units (RMUs) für:

• Flexible Stromversorgung: Ring-, Radial- oder Dual-Feed-Konfigurationen
• Lastschalter oder Vakuum-Leistungsschalter: Kompakte Bauweise mit Verriegelung gegen Fehlbedienung
• Hochspannungs-Messung: Optionaler CT/PT für präzise Abrechnung und Überwachung

1.3 Abschnitt Transformator

Eine Auswahl an Transformatorentypen für unterschiedliche Anforderungen:

• Ölgekapselte Transformatoren (Klassen S9, S11, S13, SH15) mit Laststufenschaltern (OLTC) für ±2×2,5% oder ±5% Regelung
• Gießharz-Trockentransformatoren (SCB10, SCB11, SGB10, SCBH15) für Innenräume oder umweltsensible Standorte
• Ultra-Low-Loss-Kern: Kornorientierter Siliziumstahl oder amorphe Legierung, reduziert Leerlaufverluste um bis zu 35%

1.4 Niederspannungsraum (NS)

Konfiguriert mit GGD-, GCS- oder MNS-Einbaugeräten:

• Stromverteilung: Hauptzuleitung und mehrere Ableitungen
• Blindleistungskompensation: Eingebaute Kondensatorbatterien zur Blindleistungskompensation
• Messung und Schutz: Digitale Zähler und intelligente Schutzschalter (DW15/CW1-Serie)

1.5 Kontrolle, Schutz und Überwachung

• Buchholz-Relais und Öltemperaturalarm: Frühzeitige Fehlererkennung
• Vermeidung von Störlichtbögen: Druckentlastungsöffnungen und Zonenverriegelungen
• Ferngesteuerte SCADA/IEC 61850: IoT-Sensoren für Teilentladung, Feuchtigkeit und Gasüberwachung

1.6 Anwendungsbereiche

• Versorgungsunternehmen und Vertrieb: Städtische Kioske, ländliche Elektrifizierung
• Erneuerbare Energien: Solarfarmen, Windparks, Mikro-Netze
• Kommerzielle Komplexe: Einkaufszentren, Rechenzentren, Krankenhäuser
• Industrielle Standorte: Petrochemische, Bergbau-, Stahl- und Produktionsanlagen

Bedeutung des Modells

Modell	YBF-40,5/0,69
YB	Vorgefertigte Unterstation
F	Für die Windenergieerzeugung
40.5	Hochspannungsseite Nennspannung
0.69	Niederspannungsseite Nennspannung
□	Vorgefertigte Unterstation

Technische Parameter und vergleichende Übersicht

Benchmark: Eine herkömmliche gemauerte 1250-kVA-Umspannstation ist in der Regel > 15 m² groß und benötigt 2-3 Wochen für die Inbetriebnahme. Die YBF-1250 lässt sich in weniger als 5 Tagen auf < 6 m² installieren.

Wie sich YBF von den Lösungen der Mitbewerber unterscheidet

1、 Europäische Modulbauweise

• • Erfüllt die EN A M C Richtlinien für Ästhetik und funktionale Integration.

2、Ultra-Low-Loss-Kernmaterial

• • Die firmeneigene Stapelung reduziert die Energieverluste um 30% im Vergleich zu Standardkernen von ABB oder Schneider.

3、Umweltfreundliche Isolierung

• • Wahlweise mit biologisch abbaubarem Esteröl oder vollständig versiegeltem Gießharz für ein Null-Leck-Risiko.

4、Smart IoT-Überwachung

• • Echtzeitdaten zu Teilentladung, Feuchtigkeit und Gasdruck - für eine vorausschauende Wartung.

5、Maßgeschneiderte Anpassung

• • Flexible Schalenmaterialien, Farbschemata und Branding für kommunale oder private Projekte.

Kaufberatung & Auswahlhilfe

Bei der Auswahl Ihrer Kompaktes Umspannwerkin Betracht ziehen:

1. Lastanalyse & Wachstum

   • Berechnen Sie die Spitzen- und Dauerlast; fügen Sie eine Marge von 25-30% für zukünftige Erweiterungen hinzu.

2. Umweltbedingungen

   • Innenbereich vs. Außenbereich, Höhenunterschied über 1000 m, seismische Anforderungen, Umgebungstemperaturbereich.

3. Strategie zur Kühlung

   • ONAN (natürlich) für milde Klimazonen; ONAF (erzwungen) für heiße oder stark belastete Szenarien.

4. Sicherheit & Zugang

   • Spezifizieren Sie Lichtbogenschutz, manipulationssichere Verriegelungen und lokale HMI- oder SCADA-Fernsteuerung.

5. Einhaltung von Vorschriften

   • Lokale Netzvorschriften, CE-Kennzeichnung (Europa), CCC (China), UL (Nordamerika) nach Bedarf.

6. Gesamtbetriebskosten

   • Berücksichtigen Sie die Energieeinsparungen über die gesamte Lebensdauer, die Wartungsintervalle und die Verfügbarkeit von Ersatzteilen.

FAQ

Q1: Was ist die empfohlene Installationshöhe für YBF-Kompaktstationen?
A1: Standardgeräte funktionieren bis zu einer Höhe von 1000 m. Darüber hinaus bietet das ZHENGXI ein Höhen-Derating und verbesserte Isolations-Kits für eine zuverlässige Leistung bis zu 4000 m.

F2: Wie unterscheidet sich die ONAN-Kühlung von der ONAF-Kühlung in diesen Geräten?
A2: ONAN verwendet natürliches Öl und Luftzirkulation - geeignet für mittlere Belastungen. ONAF fügt Lüfter an den Kühlerlamellen hinzu und verbessert so die Wärmeableitung bei Anwendungen mit hoher Luftfeuchtigkeit oder hoher Last.

F3: Kann ich die Kapazität nach der ersten Bereitstellung erweitern?
A3: Ja. Die modulare Bauweise ermöglicht es, zusätzliche RMU-Zellen oder Niederspannungsabteile mit minimalen Bauarbeiten anzuschrauben - ideal für ein schrittweises Wachstum.

Schlussfolgerung

Die Neue YBF 35/0,4 kV 630-2500 kVA Ultra-Energiesparende kompakte europäische Umspannstation verkörpert das Know-how von ZHENGXI in der kompakten, effizienten und intelligenten Energieverteilung. Mit seinem platzsparenden Design, den extrem geringen Verlusten, der modularen Flexibilität und den fortschrittlichen Sicherheitsmerkmalen erfüllt es die anspruchsvollsten Anforderungen von Versorgungsunternehmen, Industrie und Projekten im Bereich der erneuerbaren Energien.
