Produktmerkmale

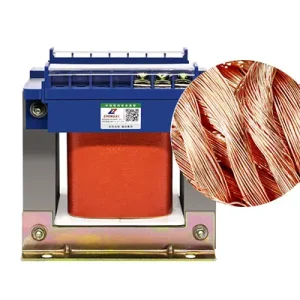

Hochwertiger Eisenkern
Der Kern ist aus hochwertigem Siliziumstahlblech, Regeln und schließen, Anti-Oxidation.hohe Festigkeit gemacht.
Art der Verbindung
Die Eingangsklemme 0 ist eine gemeinsame Klemme, die mit anderen Zahlen zu verschiedenen Eingangsspannungen kombiniert werden kann
Die Ausgangsklemme 11 ist eine gemeinsame Klemme und kann mit anderen Nummern zu verschiedenen Ausgangsspannungen kombiniert werden
Modell Bedeutung
| Modell | BK □. |
| B | Transformator |
| K | Kontrolle |
| □ | Nennkapazität |
Technische Parameter
| Modell NO. | BK |
| Kapazität | 100VA 150VA 200VA 250VA 300VA 400VA 500VA 700VA 800VA 1KVA 1,2KVA 1,5KVA 2KVA 2,5KVA 3KVA 4KVA 5KVA |
| Eingangsspannung | Zwei Phasen 440V/415V/380V/360V |
| Ausgangsspannung | Anpassbare zweiphasige 440V/12V/24V/36V/48V/60V/120V/220V |
| Frequenz | 50Hz/60Hz |
| Arbeitseffizienz | ≥98% |
| Isolationswiderstand | ≥50MΩ |
| Wellenformverzerrung | Keine zusätzliche Wellenformverzerrung |
| Überlastbarkeit | Das Zweifache des Nennstroms für eine Minute |
| Elektrische Stärke | Sinusförmige Spannung mit industrieller Frequenz 3000 V für eine Minute ohne Durchschlagserscheinung |
| Temperatur in der Umgebung | -15°C~+ 40°C |
Spezifikationen
| MODELL | Gesamtgröße(mm) | Größe der Anlage | Blende(K*J) | |||
| B | D | E | A | C | ||
| BK-100VA | 98 | 85 | 108 | 84 | 65 | 5*8 |
| BK-150VA | 105 | 86 | 110 | 76 | 77 | 5*8 |
| BK-200VA | 105 | 105 | 115 | 85 | 87 | 8*11 |
| BK-250VA | 105 | 115 | 110 | 85 | 95 | 8*11 |
| BK-300VA | 115 | 110 | 115 | 90 | 90 | 8*11 |
| BK-400VA | 135 | 125 | 140 | 110 | 97 | 8*13 |
| BK-500VA | 135 | 130 | 140 | 110 | 103 | 8*13 |
| BK-600VA | 152 | 110 | 150 | 120 | 90 | 8*13 |
| BK-700VA | 152 | 110 | 150 | 120 | 90 | 8*13 |
| BK-800VA | 152 | 125 | 150 | 120 | 105 | 8*13 |
| BK-1KVA | 152 | 142 | 165 | 120 | 120 | 8*13 |
| BK-1.5KVA | 175 | 170 | 195 | 130 | 120 | 8.5*17 |
| BK-2KVA | 205 | 215 | 230 | 170 | 130 | 8*11 |
| BK-2.5KVA | 205 | 225 | 230 | 170 | 140 | 8*11 |
| BK-3KVA | 205 | 240 | 230 | 170 | 150 | 8*11 |
| BK-4KVA | 235 | 265 | 260 | 195 | 175 | 8*11 |
| BK-5KVA | 235 | 280 | 260 | 195 | 190 | 8*11 |
Abmessungen des Steuertransformators
Arbeitsanforderungen:
- Umgebungslufttemperatur: -5°C bis +40°C, wobei die höchste monatliche Durchschnittstemperatur +30°C nicht überschreiten darf;
- Die Installationshöhe sollte 1000 Meter nicht überschreiten;
- Bei einer Umgebungstemperatur von +40°C sollte die relative Luftfeuchtigkeit 50% nicht überschreiten, wobei bei niedrigeren Temperaturen eine höhere Luftfeuchtigkeit zulässig ist. Die maximale durchschnittliche Luftfeuchtigkeit im feuchtesten Monat kann 90% erreichen, wobei die niedrigste durchschnittliche Temperatur in diesem Monat +25°C beträgt. Kondenswasserbildung auf der product-Oberfläche aufgrund von Temperaturschwankungen ist zu berücksichtigen.
