Stabile & effiziente Energieumwandlung
Umwandlung von einphasig in dreiphasig: 220 V einphasig in 380 V dreiphasig für industrielle Anwendungen.
Einfache Bedienung: Einfache und leicht zu bedienende Schnittstelle für einfache Einrichtung und Einstellung.
Erweiterte Steuerung: V/F-Regelung, Vektorregelung und PID-Regelung werden für beste Leistung unterstützt.
Anpassbar und langlebig: Verschiedene Leistungsbereiche (4KW-160KW) mit Anpassungsmöglichkeiten verfügbar.
Produkt-Standardspezifikationen
| Tabelle 1: Wichtigste technische Daten | |||
| Eingabe | Nennspannung, Frequenz | 3P AC380V;50/60Hz 2P AC220V;50/60Hz | |
| Spannungsbereich | 3P AC360V~450V 2P AC190V~250V | ||
| Ausgabe | Spannung | 0~460V 0~260V | |
| Frequenz | Niedrige Frequenz :0~300Hz Hohe Frequenz :0~3000Hz | ||
| Überlastbarkeit | G Typ:110% 150% 1min 200% 4s | ||
| P Typ:105% 120% 1min 150% 1s | |||
| Art der Kontrolle | V/F-Steuerung 、High Level V/F-Steuerung 、V/F-Trennungssteuerung 、No PG Stromvektorsteuerung | ||
| Merkmale der Kontrolle | Frequenzauflösung | Analoge Einstellung | Maximale Ausgangsfrequenz 0,1% |
| Digitale Einstellung | 0,01 Hz | ||
| Frequenzgenauigkeit | Analoger Eingang | Innerhalb der maximalen Ausgangsfrequenz 0,2% | |
| Digitaler Eingang | Innerhalb der eingestellten Ausgangsfrequenz 0,01% | ||
| V/F-Kurve | |||
| V/F-Steuerung | Verbesserung des Moments | Manuelle Einstellung :Rating output 0.0~30.0% Auto Improvement:According output current and motor parameters to auto improve moment. | |
| Automatische Durchflussbegrenzung und Spannungsbegrenzung | Während der Beschleunigung, der Verlangsamung oder des stabilen Betriebs können der Statorstrom und die Spannung des Motors automatisch erkannt und nach einem einzigartigen Algorithmus auf den zulässigen Bereich unterdrückt werden, um die Möglichkeit eines sprunghaften Systemausfalls zu minimieren. | ||
| Induktive Vektorsteuerung | Spannungs-Frequenz-Kennlinien | Automatische Anpassung des Ausgangsspannungs-Frequenz-Verhältnisses entsprechend den Motorparametern und einzigartigen Algorithmen. | |
| Eigenschaften des Drehmoments | Anlaufdrehmoment:3,0 Hz 150% Nenndrehmoment (VF-Regelung)150% Nenndrehmoment bei 1,0 Hz (erweiterte VF-Regelung)150% Nenndrehmoment bei 0,5 Hz (keine PG-Stromvektorregelung)Konstante Betriebsdrehzahlgenauigkeit :≤0 2% NennsynchrondrehzahlGeschwindigkeitsschwankung :s+0,5% NennsynchrondrehzahlDrehmomentverhalten :≤20 ms (keine PG-Stromvektorregelung) | ||
| Selbstbestimmung der motorischen Parameter | Ohne Einschränkungen kann die automatische Parametererkennung unter dem statischen und dynamischen Motor durchgeführt werden, um den besten Steuerungseffekt zu erzielen. | ||
| Aktuelle und Spannungsunterdrückung |
Der gesamte Prozess der Stromregelung und der vollständigen Vermeidung von Stromstößen hat eine perfekte Funktion zur Unterdrückung von Überströmen und Überspannungen | ||
| Unter Spannung Unterdrückung in |
Speziell für Nutzer mit niedriger Netzspannung und häufiger Netzspannung Schwankungen, auch wenn sie unterhalb des zulässigen Spannungsbereichs liegen, das System |
||
| Betrieb | auf der Grundlage einzigartiger Algorithmen und Strategien für die Zuweisung von Restenergie die maximal mögliche Laufzeit einhalten kann. | |||
|
Typische Funktion |
Multi-Speed-Betrieb
PID-Steuerung RS485 |
16-stufige, programmierbare Mehrgeschwindigkeitsregelung und mehrere Betriebsarten sind optional. Pendelfrequenzbetrieb: voreingestellte Frequenz, einstellbare Mittenfrequenz, Zustandsspeicher und Wiederherstellung nach Stromzufuhr
Ausfall Eingebauter PID-Regler (voreingestellte Frequenz) . Standard-Konfiguration RS485-Kommunikationsfunktion, mehrere Kommunikationsprotokolle sind optional, und es gibt eine Linkage-Synchronisationskontrollfunktion. |
||
| Frequenzeinstellung | Analoger Eingang | Gleichspannung 0~10V, Gleichstrom 0~20mA | ||
| Digitaler Eingang | Es können auch Einstellungen für das Bedienfeld, die RS485-Schnittstelle, die UP/DW-Klemmensteuerung und verschiedene Kombinationseinstellungen mit dem Analogeingang vorgenommen werden. | |||
|
Ausgangssignal |
Digitaler Ausgang | Zwei DO-Klemmen Open-Collector-Ausgang und zwei programmierbare Relaisausgänge (TA, TB, TC), bis zu 61 Bedeutungen wählbar | ||
| Analoger Ausgang | T~zwei analoge S~ignale werden ausgegeben, der Ausgabebereich von
Erreichen der eingestellten Frequenz, Ausgangsfrequenz und andere physikalische Leistung |
|||
| Automatisch Stetig
Druckbetrieb |
Je nach Bedarf kann zwischen dynamisch, statisch und nicht-stabil gewählt werden, um einen möglichst stabilen Betriebseffekt zu erzielen. | |||
| Beschleunigung und
Verzögerung Zeiteinstellung |
0,1 s~3600,0 min stufenlos einstellbar, Typ S, geradlinig optional |
|||
| B r e a k i n g | Energiebremse | Die Anlaufspannung, die Rücklaufspannung und der Energieverbrauch werden stufenlos eingestellt | ||
| Gleichstrombremse | Stoppen Gleichstrombremse s~Startfrequenz :0.00~[ F00.13]~obere Grenzfrequenz | |||
| Magnetischer Fluss Bremse |
0~100 0 :keine Wirkung haben |
|||
| Geräuscharmer Betrieb | Trägerfrequenz 1.0KHz~ 16.0KHz stufenlos einstellbar zur Minimierung von Motorgeräuschen | |||
| Geschwindigkeit Nachführgeschwindigkeit Neustartfunktion | Es kann die Funktion des sanften Neustarts und des sofortigen Stopps des Motors im Betrieb realisieren | |||
| Zähler | Ein interner Zähler zur Erleichterung der Systemintegration | |||
| Funktion | Frequenzeinstellung von oberen und unteren Grenzwerten, Frequenzsprungbetrieb, Grenzwert für Umkehrbetrieb, Schlupffrequenzkompensation, RS485-Kommunikation, Frequenzerhöhung, Verzögerungssteuerung, Fehlerselbstheilungsbetrieb usw. | |||
| Bedienfeld
Anzeige |
Laufender Zustand | Ausgangsfrequenz, Ausgangsstrom, Ausgangsspannung, Motordrehzahl, Sollfrequenz, Modultemperatur, PID-Einstellung, Rückkopplung, Analogeingang und -ausgang, usw. |
| Alarm
Inhalt |
Die letzten sechs Fehleraufzeichnungen, die letzte Fehlerauslösung, wenn die Ausgangsfrequenz, Sollfrequenz, Ausgangsstrom, Ausgangsspannung, Gleichspannung, Modul
Temperatur und andere 6 Betriebsparameter aufzeichnen |
|
| Defekte Funktion | Überstrom, Überspannung, Unterspannung, Modulausfall, elektronisches Thermorelais, Überhitzung, Kurzschluss, Eingangs- und Ausgangsphase
Mangel, abnormale Einstellung der Motorparameter, Fehler im internen Speicher, usw. |
|
|
ENVIRON MENT |
Umgebungsbedingungen
Temperatur |
-10℃~+40℃ |
| Luftfeuchtigkeit der Umgebung
Umgebungsbedingungen Umwelt |
5%~95%RH ,Keine Kondensation
Innenbereich (keine direkte Sonneneinstrahlung, keine Korrosion, brennbare Gase, kein Ölnebel, Staub, usw.) |
|
| Höhenlage | 10% für jede 1000 m Anstieg | |
| ORGANAZ ATION | Ebenen von
Schutz |
IP20 |
| Abkühlungsmethode | Luftkühlung mit Lüftersteuerung | |

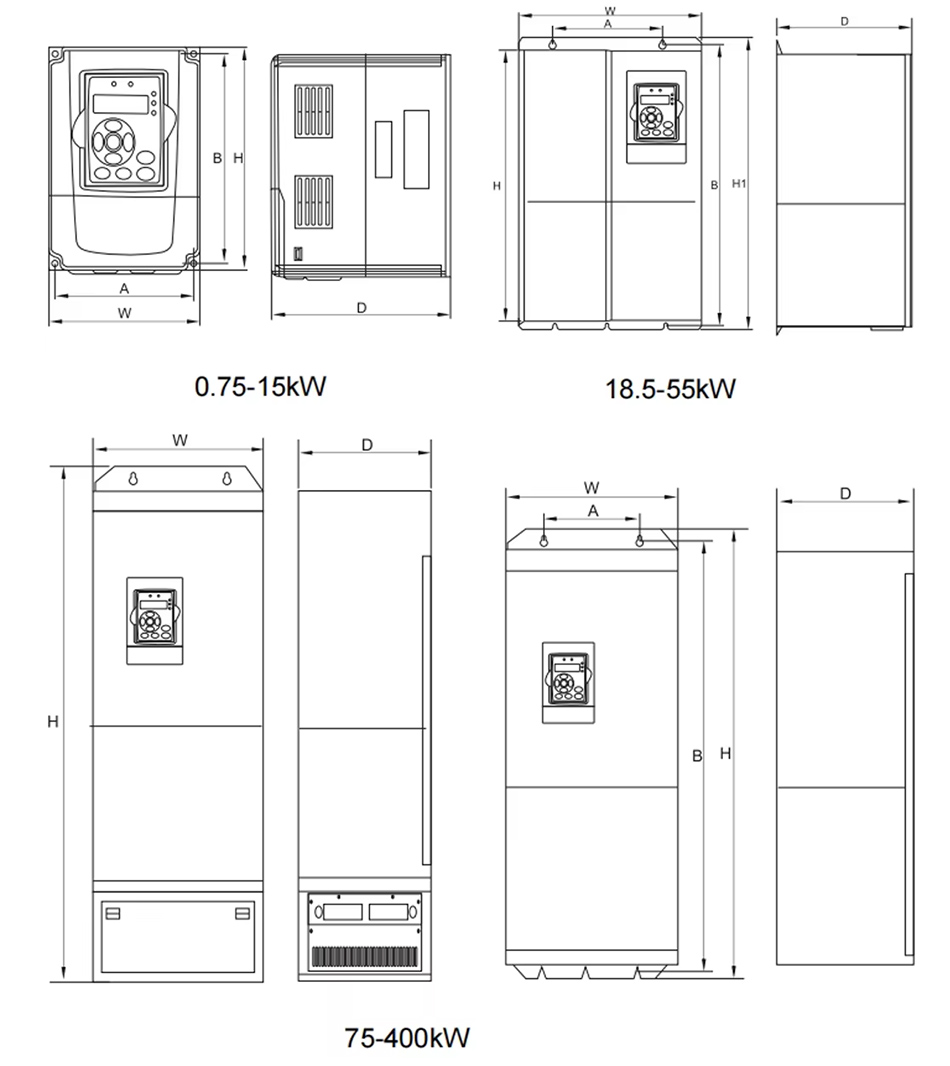

| Art der Installation | Wandmontage, Schranktyp | |

Tipp: Installieren Sie einen Entstörungsfilter, um Signalunterbrechungen zu vermeiden. Verwenden Sie niemals ca
Kondensatoren oder Überspannungsschutzgeräte auf der Ausgangsseite.
