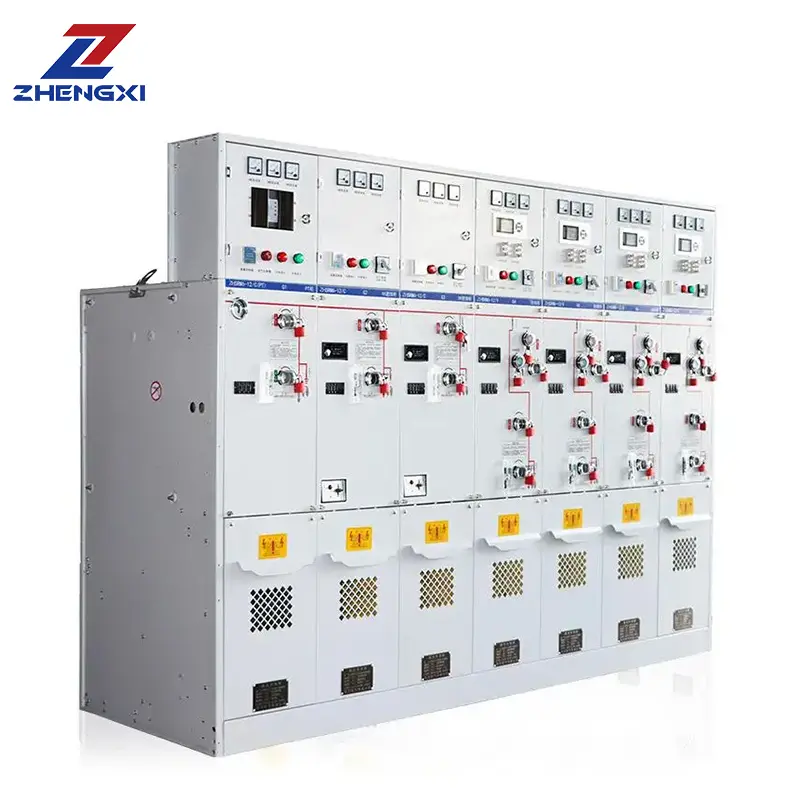

SRM6-12 屋外ガス絶縁開閉装置 - 完全密閉型高圧配電ユニット

コアテクノロジーシールド・モジュラー・アーキテクチャー

従来の空気絶縁開閉器とは異なり、SRM6-12は、SF₆で満たされたステンレススチール製GISコンパートメントに、すべての稼動部品と開閉機構を封入しています。このアプローチは

1. 汚染リスクを排除-埃、湿気、腐食は稼動部品に到達しない。

2. 安定したパフォーマンスを保証-密閉されたチャンバーが誘電体の完全性を維持。

3. メンテナンスの軽減-定期的なクリーニングやライブラインの整備は不要。

モデル構成ガイド

例 SRS6-12-CF/630IR

• SRM6-12：GISリングメインユニット、12kV標準（24kVオプション）
• CF：ロードスイッチ（C）＋ヒューズコンボ（F）
• 630:定格電流 (A)
• I：左サイドの拡大
• R：右側ケーブル・エントリー

キャビネットのオプション：

• C：ロードスイッチ
• F：ヒューズコンボ
• V：真空サーキットブレーカー
• SV/SL: バスバー・セグメンテーション
• M：測光
• PT：電圧トランス

拡張と参入：

• I / D / ID:左側、右側、または両側拡張

• L / R / LR:左側、右側、または両側ケーブル・エントリー

SRM6-12の選び方

1. 電圧レベル

   • 12 kV:標準的な都市グリッド

   • 24kV:重工業団地

2. 現在の評価

   • 630 A:商業/住宅ネットワーク

   • 1250 A:大型産業用負荷

3. フットプリント＆レイアウト

   • コンパクト・サイト:フロントエントリー（接尾辞なし）

   • スケーラブルなネットワーク:双方向拡張（ID）

4. オートメーションのニーズ

   • IEC 61850:リアルタイムデータ用M/PTキャビネットの追加

   • リモコン:既存のSCADAとの統合

よくあるご質問

Q1: なぜガス絶縁開閉装置を選ぶのですか？
A: GISチャンバーは、アーク放電の危険性を排除し、汚染物質をブロックし、密集した変電所にとって重要なライブラインのメンテナンスを必要としません。

Q2: SRM6-12パネルはSCADAシステムに接続できますか？
A: もちろんです。すべてのユニットがIEC 61850に準拠しています。M（メータリング）またはPT（電圧変圧器）モジュールを指定するだけで、シームレスに統合できます。

Q3: 一般的な納期を教えてください。
A: 標準的な構成は15日以内に出荷されます。カスタム、マルチキャビネットアセンブリは、工場内でのバスバーテストのため、最大25日かかります。

ZHENGXIと提携する理由

• OEMメーカー:工場直販価格、仲介業者なし

• 認定品質:GB/DL/T404 タイプテスト承認

• 包括的サポート25年間の技術サポートとスペアパーツ

• オーダーメイド・ソリューション:サイトレイアウトごとのカスタムキャビネットの融合

🔧 次世代レベルのディストリビューション・レジリエンスを体験
ZHENGXIのエンジニアがSRM6-12をご提案いたします。
