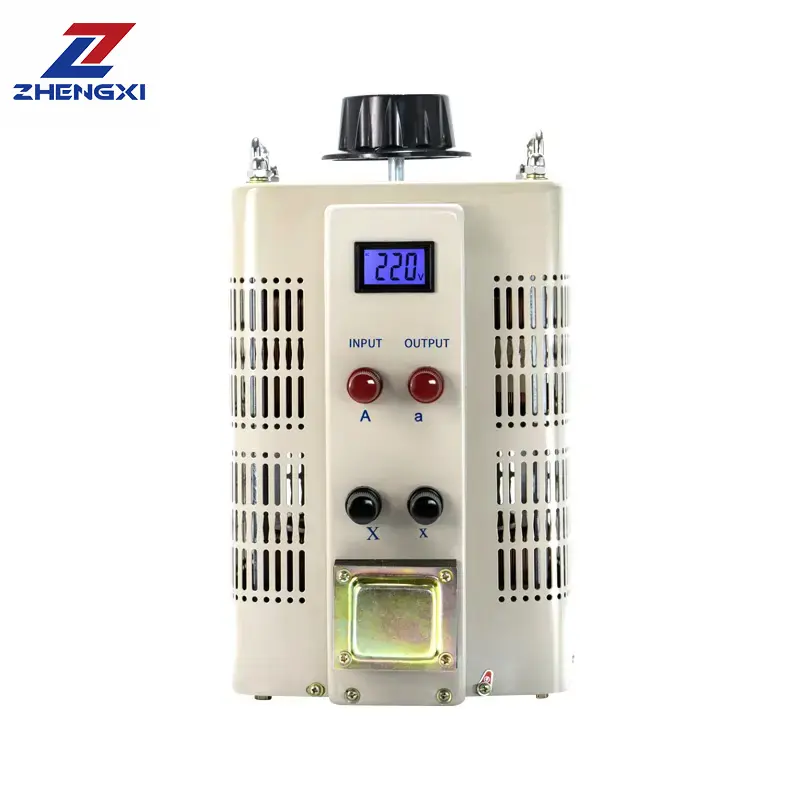

TDGC2 10kVA-30kVA Tek Fazlı Değişken Çıkışlı Trafo, LCD Dijital Ekran, 0-300V Ayarlanabilir

Yapısal Tasarım

Tek fazlı voltaj regülatörü yapısı:
TDGC2 voltaj regülatörü aynı özellikteki birden fazla üniteden oluşur. Ünitelerin fırçaları aynı ana mile bağlıdır. İndüktör bobininin giriş ucu paralel olarak bağlanır ve çıkış ucu, akım dağılımını etkili bir şekilde dengeleyen ve sirkülasyon akımını bastıran dengeleme reaktörüne bağlanır.

Küçük kapasiteli ünite:

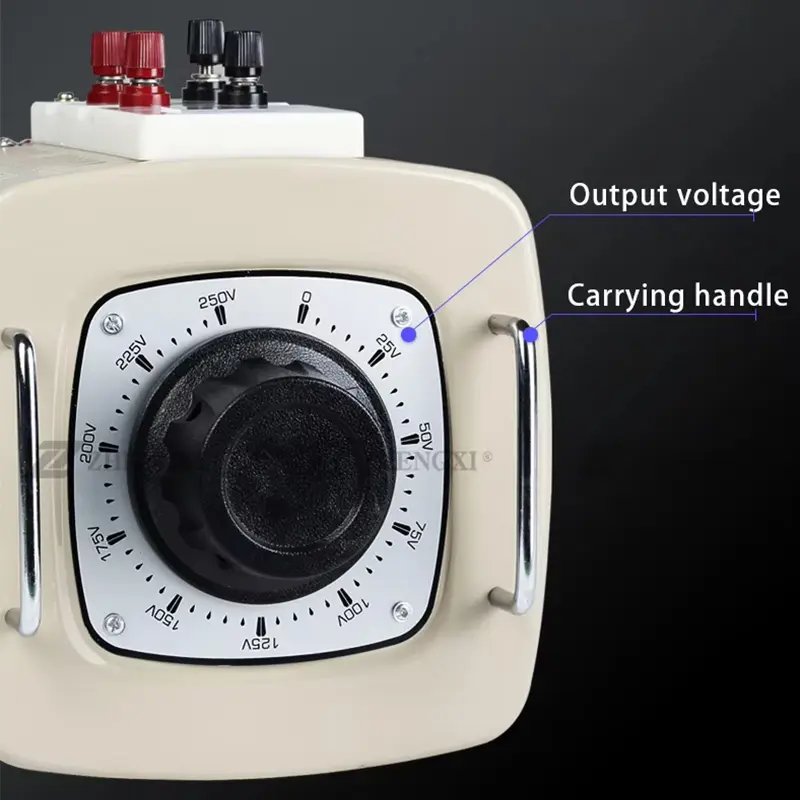

0,5kVA ila 10kVA kapasiteli voltaj regülatörleri için yapı tek bir voltaj regülatörü ünitesidir. Voltaj regülatörünün fırçası bobinin pürüzsüz yüzeyine temas eder ve el çarkı çıkış voltajını ayarlamak için fırçayı kaydırır. Yapı genellikle koruyucu bir kapak ile masaüstüdür.

Büyük kapasiteli ünite:
10kVA üzerindeki voltaj regülatörleri, daha yüksek akım çıkışı sağlamak için aynı özellikteki iki veya daha fazla üniteden oluşur.

Fırça tasarımı:
3kVA ve altındaki voltaj regülatörü üniteleri için, iyi ısı dağıtma performansı sağlamak üzere 1-2 grafit fırça ve metal çerçeve kullanılır. 4kVA ve üzeri üniteler için, iki bakır-grafit kompozit fırça kullanılır ve fırça kontak grubunun baskı plakası, fırça konumunun stabilitesini sağlamak için indüktör bobininin açık ucuna sabitlenir ve kolay çıkarma ve değiştirme için vidalarla kilitlenir.

Ürün Performansı

Çalışma frekansı: 50/60Hz
Verimlilik: 95%
Dalga formu bozulması: Ek bozulma yok
Sıcaklık artışı:
Elektrik gücü: 2000V/dak
İzolasyon direnci: tek faz >5MΩ, üç faz >2MΩ

Teknik parametreler

• Aşağıdaki tabloya göre voltaj regülatörünün temel parametreleri
• Voltaj regülatörü nominal (çıkış) kapasitesi: voltaj regülatörü nominal kapasitesi doğru mühendis tarafından hesaplanacaktır
• Voltaj regülatörü yalıtım seviyesi: voltaj regülatörü yalıtım sınıfı bir
• Bobinin ortalama sıcaklık artış sınırı 60 derecedir
• Aşırı yük kapasitesi: voltaj regülatörü kısa süreli nominal çıkış akımı değerine izin verir, ancak aşağıdaki tabloyu aşmamalıdır

Tabloda: x=regülatör modeli
P= voltaj regülatörünün nominal (çıkış) kapasitesi (kVA)
M= faz sayısı, tek faz: M = 1: üç faz: M = 3
S=giriş gerilimi k= ayarlanabilir aralık e= nominal çıkış akımı (a)
Z=net boyut x= model C= paket boyutu v= brüt ağırlık
Not: Boyut birimi mm, ağırlık birimi kg'dır

Kurulum gereksinimleri:

İç mekan kurulumuna uygulanabilir ve kurulum ortamı zararlı gazlardan, buhardan, kimyasal birikintilerden, tozdan, kirden ve diğer zararlı maddelerden uzak olmalıdır. Ortamda voltaj regülatörünün yalıtımını ciddi şekilde etkileyen patlayıcı veya aşındırıcı ortam olmamalıdır. Aynı zamanda, kurulum sahası şiddetli titreşim ve çarpışmadan kaçınmalıdır.
