オートトランスとは？その構造、動作原理、目的は？

オートトランスは、その構造および動作の良さから、電力系統および電気機器の最も重要な部品の1つです。オートトランスは、電圧変換、電力フィルタリング、その他の電気的作業において重要な役割を果たします。この記事の目的は、オートトランスの定義、構造、仕組み、可能な用途、長所と短所について詳しく説明することで、オートトランスを完全に深く理解していただくことです。

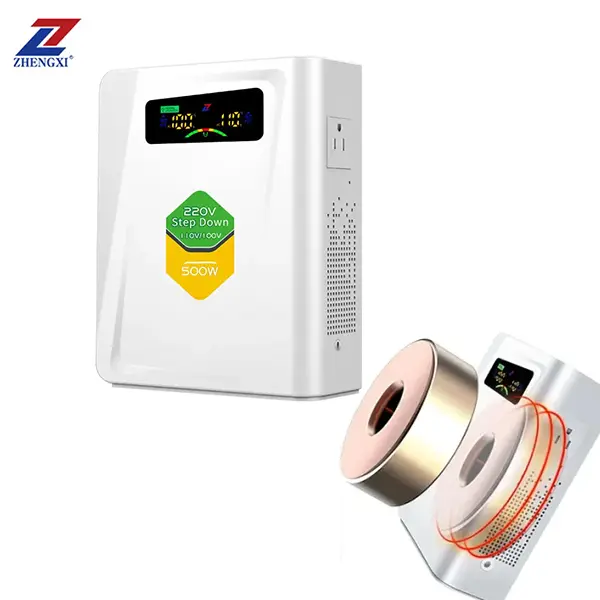

オートトランスとは何ですか？

アンオートトランスは、主巻線と二次巻線が巻線の一部を共有し、電力をある場所から別の場所に移動させる特殊なトランスである。通常の2巻きのトランスとは異なり、このトランスは1次巻線と2次巻線の一部を共有している。これにより、電圧の昇降圧プロセスがより効率的になると同時に、小型・軽量化も実現している。オートトランスの仕組みの基本的な考え方は電磁誘導で、同じ電線の異なる部分で電圧を変化させます。

オートトランスの構造の特徴

小さくて軽い

オートトランスは、一次側と二次側の巻線の一部を共用しているため、よりコンパクトな構造となっている。従来の変圧器に比べて小型・軽量であるため、輸送や宇宙空間への設置に適している。

小さな短絡抵抗

オートトランスは短絡インピーダンスが小さいため、同じ条件下では、オートトランスの電圧変化率は小さく、短絡電流は大きくなり、電圧安定性が向上します。

二次側電気リンク

磁気カップリングに加え、オートトランスの主側と二次側を直接電気的に接続する方法もある。このような設計は、いくつかの特殊な用途には利点がありますが、ある種の安全上の危険をもたらす可能性もあります。

少ない巻線ターン

オートトランスは、一次側と二次側で複数の巻線を共有しているため、従来のトランスに比べて巻線の巻数が少なく、電流が巻線を通過する際に生じる漏れリアクタンスが減少し、効率がさらに向上する。

オートトランスの動作コンセプト

オートトランスの動作原理は、他の従来のトランスと同様で、どちらも電磁誘導の原理で動作する。入力端（一次側）に電流が入ると、巻線は磁界を発生させます。この磁界は、共有された一次巻線と二次巻線を透過し、二次側に電圧を発生させます。巻線の一部は一次側と二次側で共有されているため、電圧の増減比は巻線の巻数比に基づきます。

特に、入力電圧をV1とすると、出力電圧V2とV1の関係は電線の巻数比に依存する。例えば、両者の巻数比が2：1であれば、出力電圧は入力電圧の半分となる。オートトランスのこの構造は、消費電力を下げるだけでなく、エネルギー効率も向上させる。

オートトランスの機能は何ですか？

オートトランスの主な機能は以下の通り：

電圧調整

ほとんどのオートトランスは電圧調整に使用され、さまざまな負荷の要件を満たすように出力電圧をうまく調整することができます。電圧安定性を確保し、機器の作業効率を向上させるため、電力システム、産業機器、家電製品に広く使用されています。

モーター始動電流の低減

モーター始動の瞬間、オートトランスは電圧を下げ、モーター始動時の電流の影響を最小限に抑えることで、送電網への影響と電気機器の保護を抑える。

省エネ

この設計により、オートトランスは小型・軽量で効率的な電圧変換を実現し、エネルギー損失を低減し、機器の総合エネルギー効率を向上させることができる。

オートトランスに供給される電圧は何と呼ばれていますか？

オートトランスでは、通常の入力電圧は一次電圧と呼ばれる。トランスの入力電圧は、一次巻線を介してトランスに入り、二次巻線と共有する巻線部分を介して電磁誘導により電圧上昇を引き起こします。一次側の電圧が出力電圧の大きさを決定し、二次側に表示される電圧は、一次側の電圧と二次側の電圧との比較によって決定されます。

出力電圧は二次電圧と呼ばれ、オートトランスで変圧された電圧であり、巻線の巻数比によって一般的に入力電圧より高くなったり低くなったりする。オートトランスの二次電圧と一次電圧の関係は、巻数比や入力電圧などのトランスの設計パラメータに基づいて選択されます。

オートトランスの用途

オートトランスは、現代のビジネスや生活で広く使用されています。ここでは、一般的なアプリケーションのシナリオを紹介します：

モーター降圧始動

大型モーター、特に始動トルクの大きい産業用機器の場合、オートトランスが広く使用されている。このような場合、系統の変動や機器の損傷を避けるため、始動電圧を下げてモーター始動時の電流を下げる。

電力系統の電圧制御

電力系統の電圧の安定性を確保し、負荷の変動が電力品質に与える影響にうまく対処するために、電力系統の電圧調整に採用されている。

産業用電源システム

産業用オートメーション機器、インバータ、周波数コンバータなどの電力システムでは、電圧調整と電力フィルタリングに使用されるオートトランスが重要な役割を果たしている。

新エネルギーシステム

風力発電や太陽光発電などの新エネルギーシステムでは、発電システムと送電網の互換性を確保するために、電圧のアップダウン切り替えにオートトランスが使用される。

概要

ここ数十年、オートトランス技術は、強力で省エネルギーなパワーデバイスとして成長し、多くの産業および電子システムに広く適用されています。巻線を共有することで電圧の上昇と下降を実現するその特徴により、オートトランスはよりコンパクトで経済的、かつ効率的な選択肢を提供します。一部の特殊な用途では、オートトランスはモーターの始動電流を低減し、その結果、電力網への影響を低減します。しかし、電気的絶縁が不十分であったり、過電圧の問題が発生する可能性があるなどの欠点もあります。したがって、実際の用途で使用するトランスのタイプは、ニーズと条件に基づいて適切に選択する必要があります。

この記事の紹介を通じて、オートトランスについて、より包括的で深い知識を持っていただければ幸いです。電源システム、モーター始動、あるいは電源設備や新エネルギーの分野において、オートトランスは不可欠な役割を果たしています。
