UPS-Transformator: Was er ist, wie er funktioniert und wie man den richtigen auswählt

A USV-Transformator ist eine Schlüsselkomponente, die eine stabile, saubere und zuverlässige Stromversorgung für empfindliche elektrische Lasten gewährleistet. Unabhängig davon, ob er in Rechenzentren, medizinischen Geräten, industrieller Automatisierung oder Heim-Backup-Systemen eingesetzt wird, spielt der Transformator in einer USV - oder an eine solche angeschlossen - eine entscheidende Rolle bei der Spannungsanpassung, der Isolierung und dem Schutz.

Trotz ihrer Bedeutung verstehen viele Benutzer nicht, wie USV-Transformatoren funktionieren. Die Wahl der falschen Spannung, Kapazität oder Anschlussmethode kann zu Überhitzung, Auslösung, Geräteausfall oder sogar zur vollständigen Abschaltung der USV führen. Dieser Leitfaden erklärt alles, was Sie vor der Auswahl eines USV-Transformators wissen müssen.

1. Was ist ein USV-Transformator?

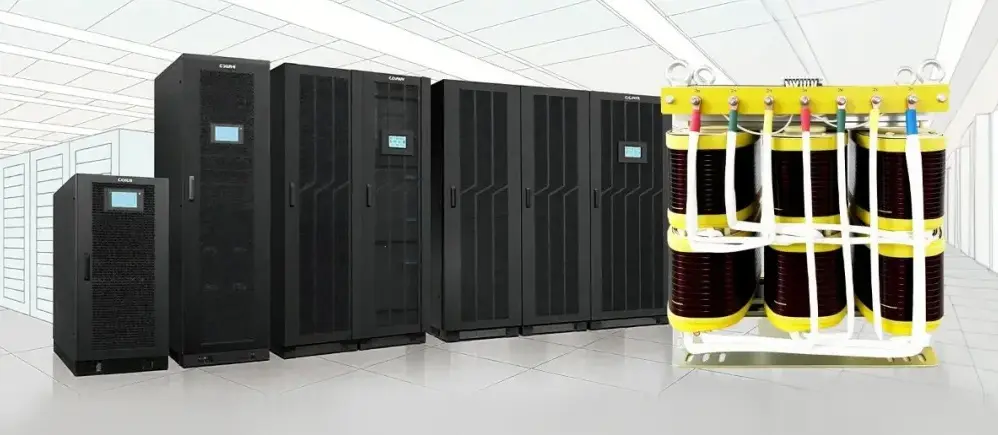

A USV-Transformator ist ein Transformator, der in oder neben einer unterbrechungsfreien Stromversorgung (USV) verwendet wird, um eine oder mehrere der folgenden Funktionen zu erfüllen:

• Spannungsumwandlung

Passt die Netzspannung an den entsprechenden Eingangs- oder Ausgangspegel der USV an.

• Elektrische Isolierung

Unterdrückt elektrische Störungen, verbessert die Sicherheit und isoliert die Last von Netzstörungen.

• Oberwellenfilterung & Stabilisierung

Reduziert die von Gleichrichtern, Wechselrichtern und nichtlinearen Lasten erzeugten Oberschwingungen.

• Energie-Konditionierung

Gewährleistet, dass die USV eine saubere, stabile und gleichmäßige Spannung liefert.

USV-Transformatoren können sein eingebaut (innerhalb der USV) oder extern (je nach USV-Topologie und Anwendung separat installiert).

2. Unterschiedliche USV-Typen und ihr Bedarf an Transformatoren

Nicht alle USV-Systeme benötigen die gleiche Transformatorenkonfiguration. Das Verständnis der USV-Topologie hilft bei der Bestimmung des benötigten Transformators.

● Online-Doppelwandler-USV (Industrie / Rechenzentrum)

Oft sind ein oder zwei Transformatoren integriert:

• Anpassung der Eingangsspannung
• Isolierung der Ausgänge
• Oberwellenunterdrückung

Bei Systemen ohne internen Transformator kann der Benutzer einen externer Trenntransformator zum Schutz empfindlicher Lasten oder zur Anpassung an Verteilungsspannungen.

● Hochfrequenz-USV (transformatorlose Ausführung)

Kleiner und effizienter, aber in der Regel einen externen Trenntransformator benötigen für:

• Medizinische Ausrüstung
• Laboratorien
• Hochsensible IT-Ausrüstung
• Komplexe Erdungsumgebungen

● Line-Interaktive oder Offline-USV (Heim/Büro)

USVs mit geringer Leistung (unter 10kVA) erfüllen in der Regel nicht einen eigenen Transformator benötigen, es sei denn:

• Die Netzspannung ist instabil
• Importierte Geräte benötigen eine Spannungsanpassung
• Zusätzliche Isolierung ist für die Sicherheit erforderlich

3. Warum ein USV-Transformator wichtig ist: Wichtige Funktionen

1. Spannungsanpassung

Eine falsche Spannungswahl ist die #1 Ursache für Schäden an der USV und der Last.
USV-Transformatoren sorgen für korrekte Eingangs-/Ausgangsspannungen wie:

• 220V ↔ 110V
• 380V dreiphasig
• 400V / 415V Industrienormen
• Mittelspannung 6kV / 10kV bis Niederspannung 400V

2. Isolierung und Sicherheit

Isoliertransformatoren blockieren:

• Elektrisches Rauschen
• Spikes und Überspannungen
• Erdungsschleifen
• Gleichtaktstörungen

Dies ist wichtig für Krankenhäuser, Präzisionsprüfgeräte und Rechenzentren mit hoher Dichte.

3. Oberwellenreduzierung

Moderne USV-Systeme erhebliche Oberschwingungen erzeugen, insbesondere in der Gleichrichterstufe.
Ein gut konzipierter USV-Transformator kann dazu beitragen, den THDi zu reduzieren und die Zuverlässigkeit des Systems zu verbessern.

4. Spannungsstabilisierung

Transformatoren mit mehreren Anzapfungen oder ±5-10%-Einstellung unterstützen die USV-Leistung unter instabilen Versorgungsbedingungen.

4. Wie man den richtigen USV-Transformator auswählt

Die Wahl des richtigen Transformators ist entscheidend. Hier sind die wichtigsten Faktoren.

① Anpassen der Spannung (primär und sekundär)

Überprüfen Sie beides:

• Netzseitige Spannung (Eingang)
• USV/Lastseitige Spannung (Ausgang)

Übliche Optionen sind:

• 220V ↔ 220V Isolierung
• 380V ↔ 380V industrielle Isolierung
• 220V ↔ 110V Anpassung für importierte Geräte
• Kundenspezifische Lösungen für Hochspannung und Niederspannung

② Wählen Sie die korrekte Leistung (kVA)

Verwenden Sie diese einfache Formel:

Transformator kVA = Last kW ÷ Leistungsfaktor ÷ 0,8 (empfohlene Lastrate)

Beispiel:
Eine 40-kW-Serverlast (PF = 0,9)
→ 40 ÷ 0,9 ÷ 0,8 ≈ 55 kVA
→ Wählen Sie einen USV-Transformator mit 60 kVA, um eine sichere Leistung zu gewährleisten.

Für motorische Lasten (Kompressoren, Pumpen, HLK), wählen Sie 2-3× Kapazität um Einschaltströme zu bewältigen.

③ Wählen Sie die richtige Verbindungsmethode

Die Anschlussmethoden wirken sich auf Erdung, Oberschwingungen und Spannungsstabilität aus.

Gängige USV-Transformator-Konfigurationen:

Verbindung	Nutzen Sie	Anmeldung
Dyn11	Hervorragende Unterdrückung der 3. Harmonischen	Drehstrom-USV, IT-Ausrüstung
Yyn0	Einfach, kosteneffizient	Leichte gewerbliche Lasten
Zyn11	Ultra-niedrige Nullleiter-Erde-Spannung	MRT, Intensivstation, medizinische Bildgebung

④ Umweltbedingungen berücksichtigen

Unterschiedliche Umgebungen erfordern unterschiedliche Designs:

• Hohe Temperatur → Isolierung der Klasse F/H
• Feuchte Umgebung → Anti-Feuchtigkeit versiegelter Typ
• Verstaubte Fabrik → Verstärkter Schutz und verstärkte Wärmeableitung
• → Küstenregionen Korrosionsschutz und salznebelbeständige Konstruktion

5. Wer verwendet USV-Transformatoren? Allgemeine Anwendungen

USV-Transformatoren werden in vielen Bereichen eingesetzt:

Daten-Zentren

Server, Switches, Router, Speicher-Arrays.

Industrielle Einrichtungen

PLC-Kontrollräume, Automatisierungslinien, Motorantriebe.

Medizinische Einrichtungen

MRT, CT, Intensivstation, Laboranalysegeräte.

Telekommunikation und Rundfunk

Basisstationen, Kommunikationsracks, Rundfunkgeräte.

Kommerzielle Gebäude

Bürocomputer, PoE-Systeme, Sicherheitsüberwachung, POS-Ausrüstung.

6. Vorteile eines qualitativ hochwertigen USV-Transformators

Ein professionell entwickelter USV-Transformator bietet:

• Stabile und saubere Ausgangsspannung
• Geringere Ausfallzeiten und weniger Geräteausfälle
• Geringere harmonische Verzerrung
• Bessere Lebensdauer und Leistung der UPS
• Erhöhte Sicherheit durch elektrische Isolierung
• Zuverlässiger Betrieb unter schwankenden Netzbedingungen
• Niedrigere Gesamtbetriebskosten

Schlussfolgerung

Ein USV-Transformator ist viel mehr als ein einfaches Spannungsgerät - er ist das Rückgrat einer zuverlässigen und unterbrechungsfreien Stromversorgung. Von der Spannungsanpassung bis zur Isolierung und Oberwellenunterdrückung sorgt der richtige Transformator dafür, dass Ihr USV-System in allen Umgebungen sicher und effizient arbeitet.

Für Fabriken, Krankenhäuser, Büros und Rechenzentren bedeutet die Wahl des richtigen USV-Transformators höhere Leistung, weniger Ausfälle und besseren Schutz für kritische Lasten.

FAQ

1. Was ist der Zweck eines USV-Transformators?

Ein USV-Transformator sorgt für die Spannungsanpassung, elektrische Isolierung und Rauschunterdrückung zwischen dem Stromnetz, der USV und der Last.

2. Benötigt jede USV einen Transformator?

Nein.
Hochfrequenz-USV-Systeme erfordern oft extern Transformatoren, während industrielle Online-USV-Systeme integrierte Transformatoren enthalten können.

3. Was ist der Unterschied zwischen einem Trenntransformator und einem normalen Transformator?

Ein Trenntransformator sorgt für eine galvanische Trennung und minimiert elektrische Interferenzen, während ein normaler Transformator nur eine Spannungsumwandlung ermöglicht.

4. Wie berechne ich die Transformatorleistung?

Verwenden Sie die Formel:
kVA = Last kW ÷ Leistungsfaktor ÷ 0,8
Fügen Sie zusätzliche Kapazität für Motorlasten oder Erweiterungen hinzu.

5. Kann ich einen USV-Transformator individuell anpassen?

Ja. Die Hersteller können sie anpassen:

• Eingangs-/Ausgangsspannungen
• Frequenz
• Verbindungsmethode (Dyn11, Yyn0, Zyn11...)
• Isolationsgrad
• Anpassungen am Gewindebohrer
• Schutzniveau

6. Was passiert, wenn die Spannung des Transformators nicht mit der USV übereinstimmt?

Eine Fehlanpassung der Spannung kann die Ursache sein:

• USV-Alarme oder Abschaltung
• Überhitzung
• Beschädigung von Gleichrichtern und Wechselrichtern
• Ausfall der Last
  Überprüfen Sie vor dem Kauf immer die Spannungskompatibilität.
