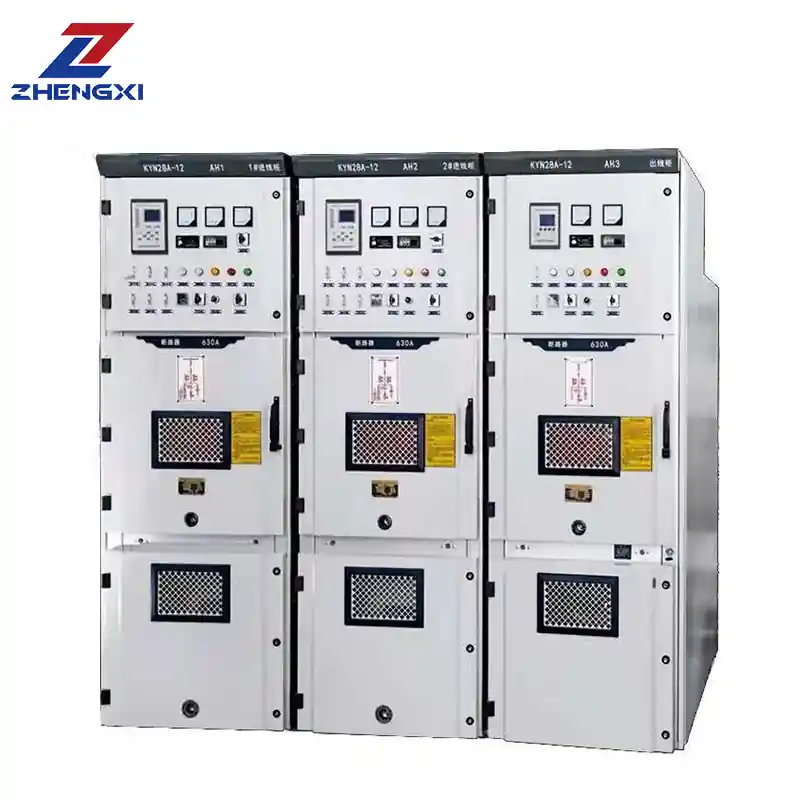

Rozdzielnica KYN28-12KV z izolacją powietrzną w obudowie metalowej do wewnętrznych urządzeń dystrybucyjnych

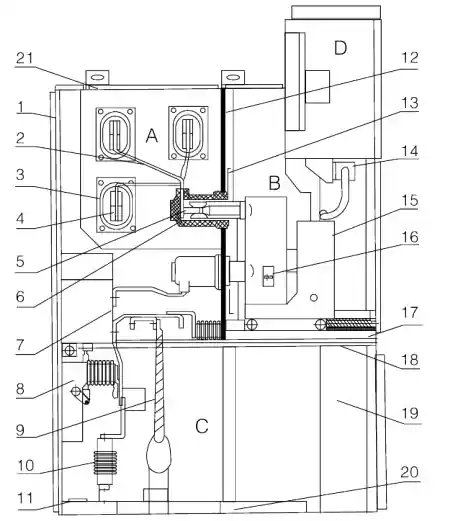

A、 Pokój autobusowy C、 Kablownia B、 wózek ręczny z wyłącznikiem D、 Pomieszczenie oprzyrządowania przekaźnika 1. mieszkanie 11. Uziemienie głównej magistrali 2. Gałęzie magistrali 12. Obsługa partycji 3. obudowa szyny zbiorczej 13. Przegroda (zawór) 4. magistrala główna 14. Wtyczka wtórna 5. kontakt statyczny 15. Wózek ręczny z wyłącznikiem 6. skrzynka styków statycznych 16. Urządzenia grzewcze 7. Przekładnik prądowy 17. Przegrody poziome 8. przełącznik uziemienia 18. Mechanizm działania przełącznika uziemienia 9. kabel 19. Rowki wtórne 10. Odgromniki 20. Podłoga 21. Nadciśnieniowe urządzenia zabezpieczające

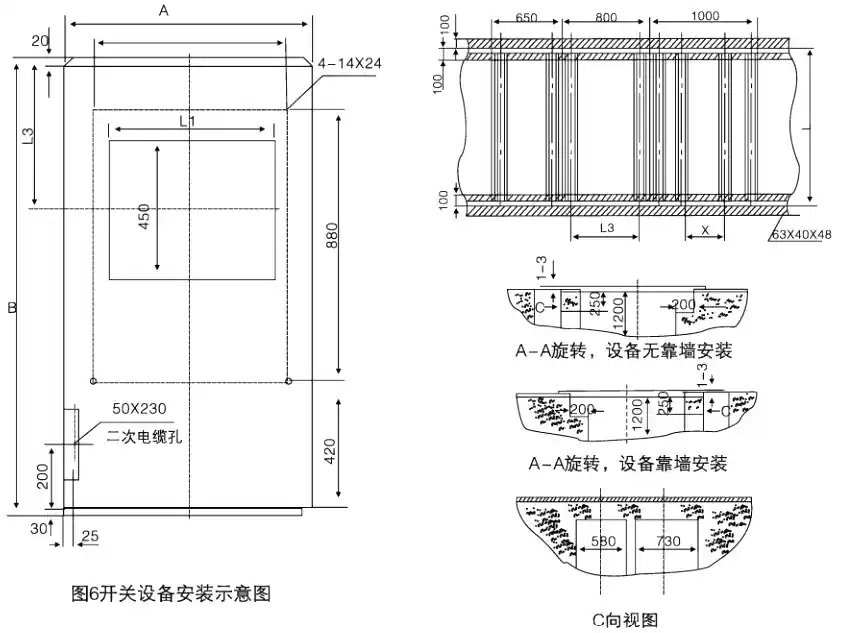

 Wymiary instalacyjne

Funkcje i zastosowania

2.1 Wyjmowane moduły VCB

• Wyłączniki próżniowe VS1: Napięcie znamionowe do 12 kV; żywotność > 30 000 operacji.
• Pozycje regałów: Test, Serwis (ON) i Izolacja (OFF) z blokadami mechanicznymi.
• Blokady bezpieczeństwa: Zapobiegają przesuwaniu pod obciążeniem, zamykaniu po uziemieniu lub niebezpiecznemu otwieraniu drzwi obudowy.

2.2 Wytrzymała metalowa obudowa

• Panele stalowe walcowane na zimno: Malowane proszkowo w celu zapewnienia odporności na korozję.
• Podział na przedziały: IP4X z przodu; IP2X między przedziałami.
• Dostęp do kabli: Wejście od góry lub od dołu; zdejmowane płyty dławikowe ułatwiają zakończenie kabli.

2.3 Ochrona i monitorowanie

• Ochrona podstawowa: Przekaźniki nadprądowe, ziemnozwarciowe; opcjonalne moduły odległościowe lub różnicowe.
• Cyfrowe aktualizacje: Przekaźniki zgodne z IEC 61850, czujniki temperatury szyn zbiorczych i mechanizmów, monitory częściowego rozładowania.
• Integracja SCADA: Komunikacja Modbus lub DNP3 do zdalnego sterowania i rejestrowania danych.

2.4 Typowe zastosowania

• Elektrownie: Dystrybucja zasilająca i pomocnicza.
• Obiekty przemysłowe: Centra rozruchu silników, kopalnie.
• Kompleksy komercyjne: Centra danych, kampusy, szpitale.
• Podstacje dodatkowe: Kryte szafy obsługujące sieci lokalne.

Wyróżniki

1. Technologia próżniowa wolna od SF₆

   • Przyjazne dla środowiska przerywacze próżni o wysokiej zdolności przerywania i niskich kosztach utrzymania.

2. Modułowa skalowalność

   • Dodawanie lub rekonfiguracja wnęk na zasilacze, transformatory, baterie kondensatorów lub zakończenia kabli.

3. Ulepszone blokady bezpieczeństwa

   • Zapobieganie błędom ludzkim dzięki mechanicznym/elektrycznym blokadom regałów, uziemienia i drzwi dostępowych.

4. Cyfrowa gotowość

   • Wstępne okablowanie dla czujników online i przekaźników cyfrowych - wspiera konserwację zapobiegawczą.

5. Efektywność przestrzenna i kosztowa

   • Wąskie korytarze i kompaktowe regały zmniejszają rozmiar pomieszczenia i koszty instalacji.

Wskazówki dotyczące wyboru i zakupu

1. Poziomy napięcia i błędów

   • Dopasuj dane znamionowe rozdzielnicy do napięcia systemu (3,6-12 kV) i przewidywanych prądów zwarciowych (margines +20%).

2. Obecne oceny i przyszły wzrost

   • Rozmiar szyn zbiorczych i wyłączników dla obecnych obciążeń z zapasem 20-30%.

3. Konfiguracja magistrali

   • Pojedyncza magistrala dla prostoty; sekcjonowana lub podwójna magistrala dla redundancji.

4. Czynniki środowiskowe

   • Sprawdź temperaturę pomieszczenia, wilgotność i atmosferę korozyjną; w razie potrzeby wybierz powłoki ochronne.

5. Kontrola i komunikacja

   • Określ protokoły przekaźników (IEC 61850, Modbus) pasujące do systemu SCADA/DCS.

6. Strategia konserwacji

   • Wybierz wyjmowane moduły i cyfrowe monitorowanie, aby zminimalizować przestoje.

6. Najczęściej zadawane pytania

P1: Jak wypada porównanie przerywacza próżniowego AIS z SF₆ GIS przy napięciu 12 kV?
A1: AIS z technologią próżniową pozwala uniknąć monitorowania gazu SF₆ i obniża koszty konserwacji. W przypadku zastosowań wewnętrznych 12 kV, AIS oferuje prostsze, bardziej ekologiczne i ekonomiczne rozwiązanie o porównywalnej wydajności.

P2: Czy KYN28 może integrować przekaźniki cyfrowe?
A2: Tak. KYN28 może obsługiwać przekaźniki IEC 61850 lub Modbus, a także czujniki temperatury szyn zbiorczych i częściowego rozładowania, umożliwiając zdalne monitorowanie i konserwację predykcyjną.

P3: Jaka konserwacja jest wymagana w przypadku wyjmowanych modułów VCB?
A3: Coroczna kontrola szyn regałowych, smarowanie mechanizmu i testy funkcjonalne co 3-5 lat. Same przerywacze próżni zazwyczaj wymagają minimalnego przeglądu.

Wnioski

ZHENGXI Rozdzielnica KYN28-12 kV z izolacją powietrzną w obudowie metalowej łączy w sobie bezpieczeństwo, wydajność i elastyczność w kompaktowej, wolnej od SF₆ obudowie. Idealny do wewnętrznej dystrybucji średniego napięcia, obsługuje solidną ochronę, łatwą konserwację i przyszłe aktualizacje cyfrowe.
