Sådan vælger du den rigtige HP VFD til din motor

Komplet teknisk vejledning til industrielle anvendelser

I moderne motordrevne systemer er det vigtigt at vælge den rigtige Hestekræfter (HP) Variabelt frekvensdrev (VFD) er afgørende for driftseffektivitet, systempålidelighed og langsigtet omkostningsoptimering.

Uanset om du driver industripumper, HVAC-systemer, luftkompressorer, transportbånd eller automatiserede produktionslinjer, er den rigtige VFD sikrer:

• Præcis styring af motorhastighed
• Reduceret indkoblingsstrøm
• Lavere energiforbrug
• Forlænget levetid for udstyr
• Forbedret stabilitet i strømkvaliteten

Som en professionel producent af strømløsninger med speciale i Spændingsstabilisatorer, Transformatorer, og motorstyringssystemer, ZHENGXI forstår, at korrekt VFD-dimensionering ikke blot handler om at matche hestekræfter. Det kræver en omfattende evaluering af elektriske, mekaniske, termiske og miljømæssige parametre.

Hvad er en HP VFD?

A Variabelt frekvensdrev (VFD) er en motorstyringsenhed, der justerer en vekselstrømsmotors hastighed og drejningsmoment ved at variere indgangsfrekvensen og -spændingen.

Ifølge IEEE forbedrer frekvensomformere systemets effektivitet betydeligt ved kun at lade motorerne køre ved den ønskede hastighed i stedet for ved konstant fuld hastighed.

I modsætning til traditionelle startere (såsom DOL eller stjerne-trekant) giver VFD'er kontrolleret acceleration, reduceret mekanisk stød og optimeret strømforbrug.

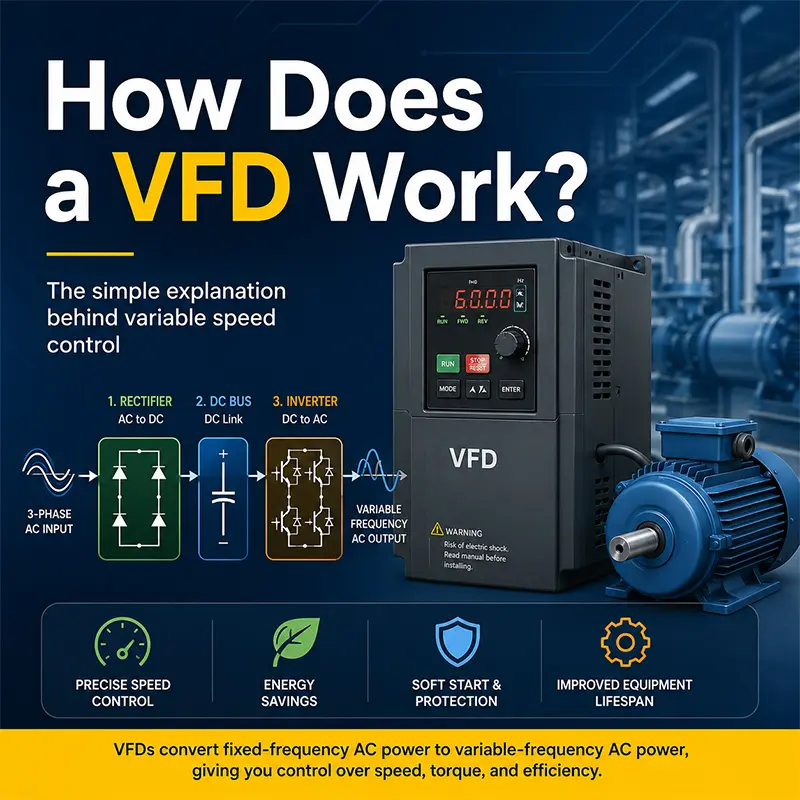

Sådan fungerer en VFD

En VFD består af fire primære trin:

1. Ensrettertrin - Omdanner AC-indgangsstrøm til DC.
2. DC-bus - Filtrerer og stabiliserer jævnspænding ved hjælp af kondensatorer og induktorer.
3. Inverter-trin - Konverterer jævnstrøm tilbage til vekselstrøm med variabel frekvens ved hjælp af IGBT'er.
4. Kontrolkredsløb - Regulerer udgangsfrekvens og -spænding baseret på belastningsfeedback.

Resultatet er præcis motorstyring med markant reduceret startstrøm (typisk 1,2-1,5× FLA i stedet for 6-8× ved DOL-start).

Hvorfor korrekt valg af HP er vigtigt

Forkert VFD-dimensionering kan forårsage alvorlige driftsproblemer.

Underdimensionerede VFD-risici:

• Overophedning
• Overstrømsudløsning
• Reduceret levetid
• Uventet nedetid

Risici ved overdimensionerede VFD'er:

• Højere kapitalomkostninger
• Reduceret kontrolnøjagtighed ved lette belastninger
• Dårlig registrering af lav strøm

⚠️ Kritisk teknisk regel:
Dimensionér altid VFD'en baseret på motorens strøm ved fuld belastning (FLA) - ikke hestekræfter alene.

Trin-for-trin guide til at vælge den rigtige HP VFD

1. Tjek data på motorens typeskilt

Begynd med det:

• Nominel hestekraft (HP eller kW)
• Nominel spænding (230V / 380V / 400V / 460V / 480V)
• Ampere ved fuld belastning (FLA)
• Frekvens (50Hz eller 60Hz)
• Servicefaktor
• Isoleringsklasse

Et eksempel:

Motor HP	FLA	Anbefalet VFD-klassificering
10 HK	14A	≥15A-drev
30 HK	40A	≥45A heavy-duty drev

Hvis motoren har en servicefaktor >1,0, Tag hensyn til dette i den aktuelle dimensionering.

2. Identificer belastningstype: Konstant drejningsmoment vs. variabelt drejningsmoment

Dette er en af de vigtigste udvælgelsesfaktorer.

Anvendelser med konstant drejningsmoment

• Transportører
• Knusere
• Mixere
• Elevatorer

Kræver 100% drejningsmoment ved alle hastigheder.

Anvendelser med variabelt drejningsmoment

• Pumper
• Fans
• HVAC-blæsere

Følg affinitetslovene (moment ∝ hastighed²).
Ifølge ABB kan belastninger med variabelt drejningsmoment reducere energiforbruget med 30-50%, når hastigheden optimeres ved hjælp af VFD-styring.

Ved belastninger med konstant drejningsmoment → vælg samme eller højere strømstyrke.
Til variable momentbelastninger → nogle producenter tillader dimensionering til “normal drift”.

3. Evaluer forholdene for indgangsstrømforsyningen

Bekræft det:

• Enfaset eller trefaset forsyning
• Konsistens i spændingsniveauet
• Kortslutningskapacitet
• Niveau for harmonisk forvrængning

Industrielle installationer arbejder typisk med 380V-480V trefasesystemer.

Hvis netspændingen er ustabil, skal du integrere en spændingsstabilisator eller Isolationstransformator forbedrer VFD'ens levetid betydeligt og reducerer antallet af fejludløsninger.

Bedste praksis er i overensstemmelse med installationsvejledningen fra Schneider Electric.

4. Vurder de miljømæssige forhold

Miljømæssige faktorer har direkte indflydelse på drevets ydeevne:

Tilstand	Teknisk overvejelse
Omgivelsestemperatur >40°C	Anvend derating
Højde >1000m	Reduceret kølekapacitet
Støv/partikler	Brug IP54/IP55-kabinet
Høj luftfugtighed	Antikondensationsvarmer påkrævet

Det er en af de mest almindelige fejl i industrielle installationer, at man ikke tager højde for termisk derating.

5. Tjek overbelastningskapacitet

Industrielle VFD-klassificeringer omfatter typisk:

• 150% overbelastning i 60 sekunder (Heavy Duty)
• 120% overbelastning i 60 sekunder (normal drift)

Anvendelser som knusere, kompressorer og løftesystemer kræver kraftige modeller.

6. Overvej særlige tekniske krav

Nogle installationer kræver ekstra komponenter:

• Bremsemodstand (hurtig deceleration)
• Input/output-reaktor
• EMI/RFI-filter
• Løsning til afhjælpning af harmoniske svingninger
• Kommunikationsmoduler (Modbus, Profibus, Ethernet/IP)

Ifølge IEEMA's brancherapporter bliver overholdelse af harmoniske krav stadig mere kritisk i moderne industrielle net.

Vigtige tekniske parametre at sammenligne

Parameter	Hvorfor det er vigtigt
Nominel strøm (A)	Primær dimensioneringsfaktor
Indgangsspænding	Skal matche udbuddet
Udgangsfrekvens	Mulighed for hastighedsområde
Overbelastningsgrad	Håndterer maksimalt drejningsmoment
IP-klassificering	Miljøbeskyttelse
Kontroltilstand	Bestemmer drejningsmomentets præcision

V/F vs. vektorstyring

Kontroltilstand	Anvendelse
V/F-kontrol	Grundlæggende pumpe-/ventilatorsystemer
Sensorløs vektor	Forbedret momentnøjagtighed
Vektor med lukket kredsløb	Automatisering med høj præcision

Vektorkontrol anbefales til applikationer med konstant drejningsmoment eller tung belastning.

Tendenser på markedet: Hvorfor efterspørgslen på VFD'er stiger

Ifølge Wikipedias oversigt over variable frekvensdrev reducerer VFD'er indgangsstrømmen betydeligt og forbedrer motorens effektivitet sammenlignet med traditionelle startere.

Globale drivkræfter omfatter:

• Regler for energieffektivitet
• Industri 4.0-integration
• Smart overvågning
• Mål for reduceret CO2-fodaftryk
• Forbedringer af harmonisk undertrykkelse

VFD'er er nu standard i nye industridesigns.

VFD vs Star-Delta Starter

Funktion	VFD	Star-Delta
Hastighedskontrol	Ja	Nej
Energibesparelse	Høj	Lav
Blød start	Ja	Begrænset
Kontrol af drejningsmoment	Præcis	Fast
Udstyrets levetid	Udvidet	Reduceret

VFD'er giver en mere jævn opstart, hvilket reducerer den mekaniske belastning og forlænger motorens levetid.

Praktisk eksempel: Valg af en 30 HK VFD

Motordata:

• 30 HK
• 460V
• FLA: 40A
• Konstant drejningsmoment (transportbånd)

Udvælgelsesproces:

1. Vælg VFD med en nominel effekt på ≥ 40A
2. Vælg heavy-duty model
3. Bekræft 150%'s overbelastningskapacitet
4. Sørg for korrekt køling af panelet
5. Installer indgangsreaktor, hvis der er ustabilitet i nettet

Almindelige fejl at undgå

• Kun valg af HP
• Ignorerer strøm ved fuld belastning
• Overser temperaturnedtrapning
• Vælg normal drift til tunge belastninger
• Ignorering af harmonisk dæmpning
• Kontrollerer ikke udsving i forsyningsspændingen

OFTE STILLEDE SPØRGSMÅL

Hvorfor vælge en professionel leverandør af VFD-løsninger?

Tekniske færdigheder
Overholdelse af internationale standarder
Tilpasning
Kendskab til integrerede strømsystemer
Teknisk support

ZHENGXI tilbyder følgende integrerede løsninger:

Variable frekvensomformere
Spændingsstabilisatorer
Isolationstransformatorer
Industrielle strømkonditioneringssystemer

Afsluttende tanker

At vælge den rigtige HP VFD er en strategisk teknisk beslutning.

Ved omhyggeligt at evaluere:

Motorens strøm ved fuld belastning
Karakteristik af belastningsmoment
Stabilitet i strømforsyningen
Miljømæssige forhold
Krav til overbelastning

Du sikrer langsigtet driftssikkerhed, energieffektivitet og lavere vedligeholdelsesomkostninger.

Med stigende global vægt på intelligent produktion og energioptimering er VFD-teknologi ikke længere valgfri - den er afgørende.
