A Variabelt frekvensdrev (VFD) styrer hastigheden og drejningsmomentet i en vekselstrømsmotor ved at justere den frekvens og spænding, der tilføres motoren. I modsætning til traditionelle motorer, der kun kører ved den faste netfrekvens (normalt 50 Hz eller 60 Hz), genererer en frekvensomformer en udgang med justerbar frekvens, hvilket gør det muligt for motoren at køre hurtigere, langsommere eller følge en kontrolleret accelerations- og decelerationsproces.
Enkelt sagt fungerer en VFD ved at omdanne den indkommende Vekselstrøm til jævnstrøm, hvorved jævnspændingen udjævnes via jævnstrømsbussen, og derefter omdannes den tilbage til en reguleret vekselstrømsudgang ved hjælp af højhastighedselektronisk koblingsteknologi. Denne omdannelsesproces muliggør præcis styring af motorens drift og forbedrer systemets samlede effektivitet.
Præcis hastighedsregulering
Indstil motorens omdrejningstal præcist i henhold til produktionskravene i stedet for at køre kontinuerligt på fuld hastighed.
Reduceret startstrøm
Blødstart reducerer den høje startstrøm og minimerer belastningen på motorer og elektriske systemer.
Bedre processtyring
Sørg for stabil drift ved at regulere motorens omdrejningstal, drejningsmoment og accelerationsprofiler.
Energibesparelser
Forbedr effektiviteten i anvendelser med variabelt drejningsmoment, såsom pumper og ventilatorer, ved at reducere unødvendigt strømforbrug.
Motorbeskyttelse
Reducer mekaniske stød og forlæng udstyrets levetid gennem jævn motoracceleration og drift.
Denne vejledning forklarer den fulde funktionsmåde for en frekvensomformer, herunder hvad der sker inde i omformeren, hvordan frekvensen påvirker motorens omdrejningstal, hvordan PWM-teknologi skaber en variabel udgangsspænding, og hvordan man vælger den rigtige frekvensomformer til forskellige industrielle anvendelser.
Hvad er en VFD?
A Variabelt frekvensdrev (VFD) er en elektronisk motorregulator, der er udviklet til at regulere hastigheden og drejningsmomentet på en vekselstrømsmotor ved at ændre frekvensen og spændingen i den strøm, der tilføres motoren.
I stedet for at køre en vekselstrømsmotor ved en fast netfrekvens, som regel 50 Hz eller 60 Hz, en frekvensomformer genererer en udgangssignal med variabel frekvens, der muliggør præcis regulering af motorhastighed, acceleration og driftsydelse.
En VFD kaldes også:
Almindelige anvendelsesområder for motorer

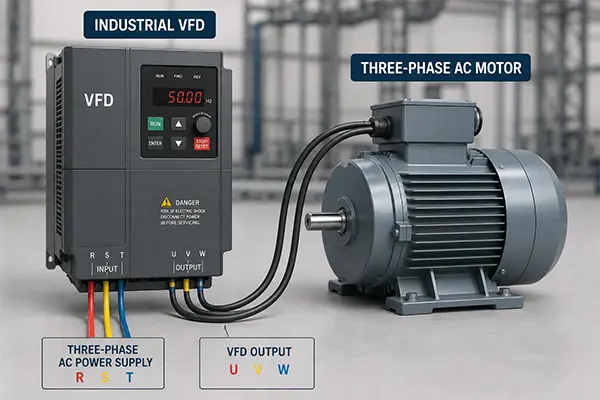

De fleste industrielle frekvensomformere anvendes sammen med trefasede induktionsmotorer. Med det rette valg og den rette konfiguration kan mange frekvensomformere også styre permanentmagnetmotorer og andre avancerede motortyper.
Grundlæggende funktionsprincip
Motorhastigheden bestemmes hovedsageligt af forsyningsfrekvensen. En frekvensomformer ændrer udgangsfrekvensen for at øge eller sænke motorhastigheden i henhold til driftskravene.
Hvordan frekvensen påvirker motorhastigheden
↓
Lavere motorhastighed
↓
Højere motorhastighed
Motorhastigheden kan indstilles inden for det sikre driftsområde for både motoren og det tilsluttede mekaniske udstyr.
Hvorfor motorhastigheden afhænger af frekvensen
For en vekselstrømsinduktionsmotor beregnes synkronhastigheden ved hjælp af følgende formel:
Synkronhastighed (RPM) = (120 × frekvens) / antal polerEn 4-polet motor har for eksempel følgende synkronhastigheder:
| Forsyningsfrekvens | Synkronhastighed |
|---|---|
| 10 Hz | 300 omdrejninger pr. minut |
| 25 Hz | 750 omdrejninger pr. minut |
| 50 Hz | 1500 omdrejninger pr. minut |
| 60 Hz | 1800 omdrejninger pr. minut |
En induktionsmotor kører normalt lidt under synkronhastigheden på grund af glidning. Formlen viser dog stadig det vigtigste sammenhæng: Når frekvensen ændrer sig, ændrer motorhastigheden sig.
Et standard elnet leverer en fast frekvens. I mange lande er denne 50 Hz; i andre er den 60 Hz. Uden en frekvensomformer kører motoren normalt ved en fast hastighed. Med en frekvensomformer genererer omformeren en ny udgangsfrekvens, hvilket gør det muligt at tilpasse motorhastigheden til det aktuelle procesbehov.

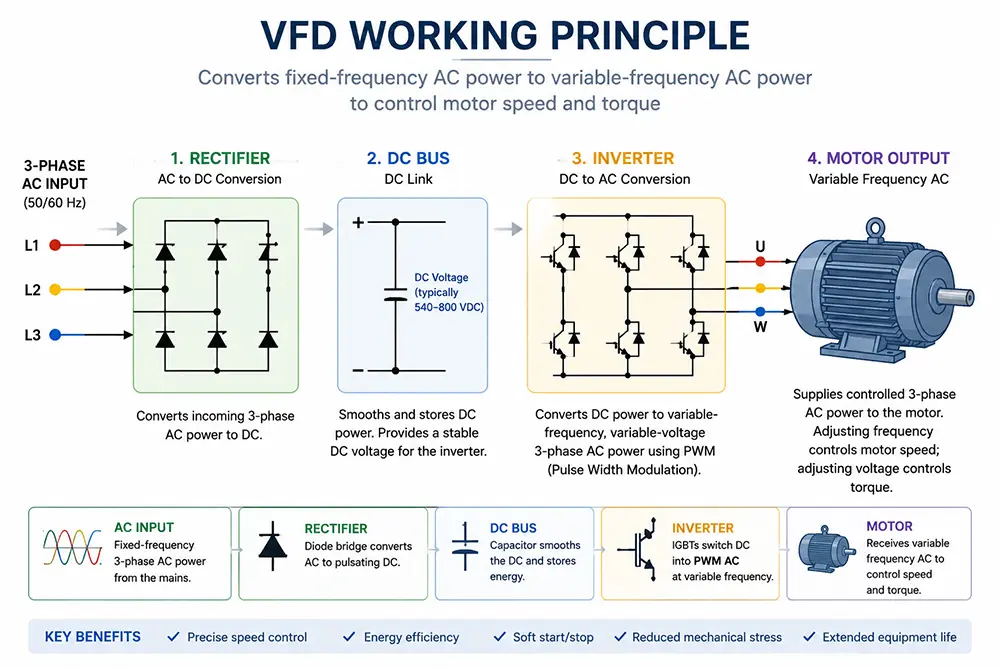

Hvordan fungerer en frekvensomformer?
En frekvensomformer fungerer gennem tre hovedfaser i strømomformningen:
- Ensretter: Omdanner indgående vekselstrøm til jævnstrøm.
- DC-bus: Udjævner og lagrer den omformede jævnstrøm.
- Omformer: Omdanner jævnstrøm til vekselstrøm med justerbar frekvens.
Vekselstrømsforsyning -> Ensretter -> Jævnstrømsbus -> Omformer -> Vekselstrømsudgang med variabel frekvens -> Motor
Trin 1: Ensretteren omdanner vekselstrøm til jævnstrøm
Den første del af en VFD er ensretter. Den modtager vekselstrøm med fast frekvens fra strømforsyningen, f.eks. 220 V enfaset, 380 V trefaset, 400 V trefaset eller 480 V trefaset, afhængigt af frekvensomformerens model og region.
Ensretteren anvender komponenter til effektelektronik, såsom:
- Dioder
- Tyristorer
- Aktive IGBT’er i front-end i avancerede frekvensomformere
Dens opgave er at omdanne vekselstrøm til jævnstrøm. Efter ensretningen er spændingen ikke længere en sinusformet vekselstrømsbølge. Den bliver til pulserende jævnstrøm.
På dette tidspunkt styrer den oprindelige netfrekvens ikke længere motoren direkte. Frekvensomformeren har omdannet indgangseffekten til en mellemliggende jævnstrøm, som kan behandles i det næste trin.

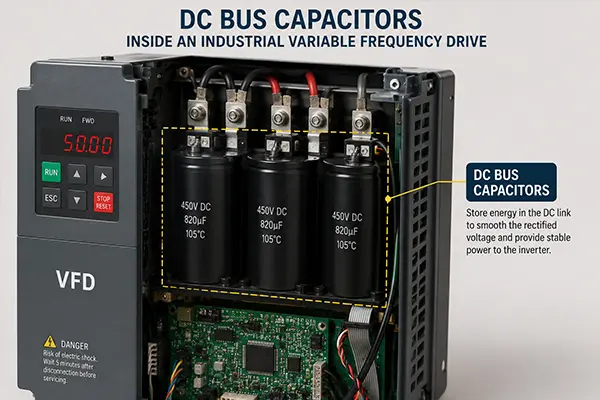

Trin 2: DC-bussen udjævner og lagrer energi
Når ensretteren har omdannet vekselstrøm til jævnstrøm, er udgangssignalet ikke helt jævnt og indeholder stadig spændingsrippel. Den DC-bussektion filtrerer denne ustabile jævnspænding, lagrer elektrisk energi og leverer en stabil strømkilde til invertertrinnet.
Hovedkomponenter i en jævnstrømsbus
En typisk VFD-jævnstrømsbus består af flere vigtige komponenter, der arbejder sammen om at opretholde en stabil jævnstrøm:
Udjævner spændingsudsving og lagrer elektrisk energi til inverteren.
Reducer strømrippel og forbedr strømkvaliteten.
Begræns den indledende ladestrøm, når frekvensomformeren starter.
Håndter overskydende energi under motorbremsning.
Overvåg jævnspændingen og beskyt de indvendige komponenter.
DC-bussens funktioner
Sikrer en stabil strømforsyning til inverterens kobling.
Filtrerer uønskede svingninger fra ensrettet jævnstrøm.
Gør det muligt at regulere spænding og frekvens præcist.
Sikrer en mere jævn motordrift.
Sikrer kortvarig energistøtte ved belastningsændringer.
Sammenhæng mellem DC-busspændinger
I de fleste VFD-systemer er jævnstrømsbusspændingen omtrent:
Den nøjagtige værdi afhænger af indgangsspændingstypen, belastningsforholdene og målemetoden.
En frekvensomformer med en 400 V vekselstrøm, trefaset indgang giver typisk en jævnstrømsbusspænding på ca. 540–565 V jævnstrøm under normale driftsforhold.
Trin 3: Omformeren genererer vekselstrøm med variabel frekvens
Inverteren udgør udgangstrinnet i frekvensomformeren. Den omdanner jævnstrømsbusspændingen tilbage til vekselstrøm, men nu styres frekvensen og spændingen af frekvensomformeren.
Moderne frekvensomformere anvender som regel højhastigheds-halvlederafbrydere, såsom:
- IGBT’er til de fleste industrielle frekvensomformere
- MOSFET’er i visse små eller lavspændingsdrev
- SiC- eller GaN-komponenter i visse højtydende eller højfrekvente konstruktioner
Disse afbrydere tændes og slukkes tusindvis af gange i sekundet. Ved at styre timingen og bredden af hver puls skaber frekvensomformeren en udgangsbølgeform, som motoren reagerer på som vekselstrøm med den ønskede frekvens.
For eksempel:
| VFD-udgangsfrekvens | Omtrentlig motorisk adfærd |
|---|---|
| 5 Hz | Meget lav hastighed |
| 20 Hz | Lav hastighed |
| 35 Hz | Mellemhastighed |
| 50 Hz | Nominel hastighed i 50 Hz-systemer |
| 60 Hz | Nominel hastighed i 60 Hz-systemer eller overhastighed i visse anvendelser |
På denne måde regulerer en frekvensomformer motorens omdrejningstal uden brug af gear, reguleringsventiler, spjæld eller mekaniske hastighedsregulatorer.
Sådan fungerer PWM i en frekvensomformer
De fleste moderne frekvensomformere anvender Pulsbreddemodulation (PWM) for at generere udgangsbølgeformen.
PWM genererer ikke direkte en helt jævn sinusbølge. I stedet frembringer den en hurtig række spændingsimpulser. Bredden på hver impuls varierer afhængigt af den ønskede udgangsbølgeform.
Motorviklingen har induktans, så den udjævner naturligt højhastighedspulserne til en strømkurve, der er tilstrækkeligt tæt på en sinuskurve til, at motoren kan køre.
Med PWM kan frekvensomformeren styre:
- Udgangsfrekvens
- Udgangsspænding
- Motorstrøm
- Acceleration og deceleration
- Momentrespons
- Rotationsretning
Hvorfor en frekvensomformer ændrer både spænding og frekvens
En frekvensomformer ændrer ikke blot frekvensen. Den justerer også spændingen, da motorens magnetiske flux afhænger af forholdet mellem spænding og frekvens.
Dette forhold kaldes V/F-forholdet.
Hvis frekvensen sænkes, men spændingen forbliver for høj, kan motoren blive udsat for for stor magnetisk flux, hvilket kan føre til overophedning og ineffektiv drift. Hvis frekvensen sænkes, men spændingen er for lav, kan motoren muligvis ikke levere tilstrækkeligt drejningsmoment.
Ved grundlæggende V/F-styring sænker frekvensomformeren spændingen, når frekvensen falder.
Eksempel på en motor på 400 V, 50 Hz:
| Frekvens | Omtrentlig udgangsspænding |
|---|---|
| 50 Hz | 400 V |
| 40 Hz | 320 V |
| 30 Hz | 240 V |
| 20 Hz | 160 V |
| 10 Hz | 80 V |
Ved at opretholde et passende V/F-forhold kan motoren opretholde en stabil magnetisk flux og et forudsigeligt drejningsmoment.
I praksis kan V/F-kurven tilpasses belastningen. Pumper og ventilatorer anvender ofte en anden kurve end belastninger med konstant drejningsmoment, såsom transportbånd, blandere og hejseværker.
Hovedkomponenter i en frekvensomformer
En moderne frekvensomformer indeholder både effektelektronik og styreelektronik.
| Komponent | Funktion |
|---|---|
| Ensretter | Omformer indgående vekselstrøm til jævnstrøm |
| DC-bus-kondensatorer | Udjævne og lagre jævnstrøm |
| DC-drossel eller netreaktor | Reducerer rippel og harmoniske forvrængninger i visse konstruktioner |
| Invertermodul | Omformer jævnstrøm til reguleret vekselstrøm |
| IGBT’er eller effektkontakter | Skift hurtigt mellem DC-spændinger for at generere en PWM-udgang |
| Styrekort | Kører algoritmer til motorstyring og beskyttelseslogik |
| Gate-driverkort | Sender koblingssignaler til effektkomponenterne |
| Køleventilator eller køleplade | Fjerner varme fra strømkomponenter |
| Bremsesystem | Afgiver regenerativ energi, når det er nødvendigt |
| Beskyttelseskredsløb | Registrerer overstrøm, overspænding, overophedning, fasetab og jordfejl |
| Tastatur eller HMI | Giver mulighed for indstilling af parametre, overvågning og nulstilling af fejl |
| Kommunikationsgrænseflade | Kan tilsluttes PLC’er, HMI’er, SCADA-systemer eller feltbusnetværk |
Almindelige metoder til styring af frekvensomformere
Forskellige industrielle anvendelser kræver forskellige niveauer af motorstyringsydelse. De mest almindelige Metoder til styring af frekvensomformere inkluderer: V/F-regulering, sensorløs vektorstyring og vektorstyring med lukket reguleringskredsløb. Hver metode tilbyder forskellige niveauer af momentregulering, hastighedsnøjagtighed og reaktionsevne.
| Kontrolmetode | Målenøjagtighed | Koder kræves | Typiske anvendelser |
|---|---|---|---|
| V/F-kontrol | Grundlæggende | Nej | Ventilatorer, pumper, VVS |
| Sensorløs vektorstyring | Middel til høj | Nej | Kompressorer, transportbånd, blandere |
| Vektorstyring med lukket kredsløb | Højeste | Ja | Elevatorer, CNC, hejseværker |
1. V/F-styring (spændings-/frekvensstyring)
V/F-regulering er den enkleste og mest udbredte metode til styring af frekvensomformere. Omformeren opretholder et konstant spændings-frekvens-forhold for at regulere motorens omdrejningstal. Den er primært beregnet til anvendelser, hvor der ikke er behov for præcis momentstyring.
Bedst egnet til:
- Lavere omkostninger
- Nem opsætning
- Stabil regulering af grundhastigheden
- Egnet til skiftende momentbelastninger
- Lavere nøjagtighed i drejningsmomentet
- Svag ydeevne ved lave hastigheder
- Mindre præcis dynamisk respons
2. Sensorløs vektorstyring
Sensorløs vektorstyring forbedrer motorens ydeevne ved at estimere motorhastigheden og magnetfluxen uden brug af en ekstern encoder. Det giver bedre momentstyring og hurtigere reaktionstid sammenlignet med almindelig V/F-styring.
- Kompressorer
- Mixere
- Transportører
- Ekstrudere
- Værktøjsmaskiner med moderate præcisionskrav
- Bedre drejningsmoment ved lave omdrejningstal
- Hurtigere motorisk reaktion
- Forbedret hastighedsregulering
- Der kræves ingen installation af en encoder
3. Vektorstyring i lukket kredsløb
Vektorstyring med lukket kredsløb bruger en encoder eller en feedbackenhed til at måle motorens hastighed og position. Denne feedback gør det muligt for frekvensomformeren at opnå den højeste grad af hastighedsnøjagtighed, momentregulering og dynamisk ydeevne.
- Elevatorer
- Kraner
- Hejseværker
- CNC-maskiner
- Omlægningssystemer
- Positioneringsudstyr
- Fremragende drejningsmoment ved lave omdrejningstal
- Præcis hastighedsmåling
- Stærk dynamisk respons
- Velegnet til krævende applikationer inden for bevægelsesstyring
Eksempel: Sådan sparer en frekvensomformer energi i en pumpe
Frekvensomformere er særligt effektive til centrifugalpumper og ventilatorer, da disse belastninger følger affinitetslovene. Enkelt sagt betyder det, at når hastigheden falder, falder effektbehovet langt hurtigere end hastigheden.
Ved centrifugalkræfter:
Strømningen er proportional med hastigheden
Trykket er proportional med hastigheden i anden potens
Effekten er proportional med hastigheden i tredje potensDet betyder, at en lille hastighedsreduktion kan medføre en stor energibesparelse.
Et eksempel:
Hvis en pumpe kan dække procesbehovet ved en hastighed på 80%, er det omtrentlige effektbehov:
0,8 × 0,8 × 0,8 = 0,512Pumpen kan altså kræve omkring 51% ved fuld hastighed, før der tages højde for faktiske tab og systemforhold.
Derfor kan udskiftning af reguleringsventiler eller spjæld med frekvensomformerstyring medføre betydelige besparelser i egnede pumpe- og ventilatorsystemer.
Hvor der anvendes frekvensomformere
Frekvensomformere med variabel frekvens (VFD'er) anvendes i vid udstrækning i brancher, hvor en justerbar motorhastighed kan forbedre energieffektiviteten, processtabiliteten, produktionsnøjagtigheden og beskyttelsen af udstyret. Ved at regulere motorhastigheden i henhold til de faktiske driftskrav bidrager frekvensomformere til at reducere energispild og mekanisk belastning.
HVAC-systemer
Frekvensomformere forbedrer luftstrømmen og temperaturreguleringen ved at tilpasse ventilator- og pumpehastigheden efter behovet.
- Levering af ventilatorer
- Tilbage til fans
- Køletårne
- Kølevandspumper
- Luftbehandlingsanlæg (AHU)
Vand og spildevand
Frekvensomformere sikrer en stabil trykregulering og forbedrer pumpens effektivitet i vandforvaltningssystemer.
- Forstærkerpumper
- Spildevandspumper
- Vandingspumper
- Slamspumper
- Vandsystemer med konstant tryk
Produktion
Frekvensomformere muliggør præcis hastighedsregulering af produktionsudstyr og forbedrer ensartetheden i produktionen.
- Transportører
- Mixere
- Emballeringsmaskiner
- Ekstrudere
- Ruller
- Værktøjsmaskiner
Olie og gas
Frekvensomformere bidrager til at optimere motordrevet udstyr til tunge opgaver og forbedrer samtidig driftsfleksibiliteten.
- Kompressorer
- Overførselspumper
- Boreudstyr
- Målesystemer
Minedrift og tung industri
Frekvensomformere sikrer pålidelig hastighedsregulering og mindsker mekaniske belastninger i krævende industrielle miljøer.
- Knusere
- Foderautomater
- Hejseværker
- Transportører
- Ventilatorer
Vedvarende energi og infrastruktur
VFD-teknologi understøtter en effektiv drift af moderne energi- og infrastruktursystemer.
- Solcelledrevne pumpesystemer
- Hjælpesystemer til energilagring i batterier
- Hjælpeudstyr til vindmøller
- Fjernvarme- og fjernkølesystemer
Hvorfor industrien bruger frekvensomformere
Reducer unødvendigt strømforbrug i motoren.
Sørg for, at hastigheden og procesbetingelserne holdes stabile.
Mindsk startstødet og mekanisk slitage.
Fordele ved at bruge en frekvensomformer
A Variabelt frekvensdrev (VFD) tilbyder mere end blot justering af motorhastigheden. Ved at regulere motorens frekvens og spænding forbedrer en frekvensomformer energieffektiviteten, mindsker den mekaniske belastning, øger processtabiliteten og beskytter motorer og tilkoblet udstyr mod unormale driftsforhold.
1. Energibesparelser
Til anvendelser med variabelt drejningsmoment, såsom centrifugalpumper og ventilatorer, en frekvensomformer regulerer motorens omdrejningstal i henhold til det aktuelle systembehov i stedet for at lade motoren køre kontinuerligt ved fuld hastighed.
2. Blød opstart
Traditionel direkte motorstart kan medføre høj startstrøm og pludselige mekaniske stød. En frekvensomformer øger gradvist motorens omdrejningstal gennem kontrolleret acceleration og deceleration, hvilket mindsker belastningen på de elektriske og mekaniske systemer.
Blød opstart bidrager til at beskytte:
3. Præcis hastighedsregulering
En VFD giver mulighed for fleksibel regulering af motorhastigheden via flere forskellige indgangsmetoder, hvilket gør den velegnet til automatiserede industrielle systemer.
4. Bedre proceskontrol
I stedet for at benytte mekaniske reguleringsanordninger, omløbsventiler eller manuelle justeringer styrer en frekvensomformer direkte motorens ydelse, så den passer til proceskravene.
- Forbedret processtabilitet
- Mindre spild af materialer og energi
- Mere præcis produktionsstyring
5. Beskyttelse af motor og udstyr
De fleste moderne frekvensomformere er udstyret med indbyggede beskyttelsesfunktioner, der bidrager til at forhindre motorskader og øge systemets pålidelighed.
Begrænsninger og designmæssige overvejelser
En VFD er effektiv, men den skal anvendes korrekt.
Typiske overvejelser omfatter:
- Højere startomkostninger end ved direkte online-start
- Harmonisk forvrængning i strømforsyningen
- Elektromagnetisk interferens
- Belastning af motorisolering som følge af hurtig spændingsstigningstid
- Lejestrømme i visse anlæg
- Ekstra varme ved lav motorhastighed, hvis motorventilatoren er monteret på akslen
- Der kan være behov for udgangsfiltre ved lange motorkabler
- Korrekt jordforbindelse og afskærmning er vigtige
Ved kritiske systemer bør frekvensomformeren vælges under hensyntagen til motoren, belastningen, kabellængden, kabinettet, kølingen og det elektriske miljø.
VFD kontra softstarter
En blødstarter reducerer startstrømmen og sikrer en jævn acceleration, men den giver normalt ikke mulighed for kontinuerlig hastighedsregulering, når motoren har nået fuld hastighed.
| Funktion | VFD | Blød starter |
|---|---|---|
| Reduktion af startstrømmen | Ja | Ja |
| Trinløs hastighedsregulering | Ja | Nej |
| Energibesparelser i pumper og ventilatorer | Stort potentiale | Begrænset |
| Momentregulering | Bedre | Grundlæggende |
| Omvendt styring | Normalt på lager | Begrænset eller ekstern |
| Omkostninger | Højere | Lavere |
| Bedste anvendelsesscenarie | Drift med variabel hastighed | Blød opstart med fast hastighed |
Vælg en VFD når processen kræver hastighedsregulering eller energibesparelser gennem nedsat motorhastighed.
Vælg en blød starter når motoren kører med fast hastighed og kun har brug for en mere jævn start og standsning.
Sådan vælger du den rigtige frekvensomformer
At vælge det rigtige Variabelt frekvensdrev (VFD) kræver mere end blot den rette motoreffekt. Valget af den rigtige frekvensomformer afhænger af flere faktorer, herunder motorstrøm, indgangsspænding, belastningskarakteristika, krav til overbelastning, installationsmiljøet og den krævede reguleringsydelse.
1. Tilpas motorstrømmen
Den vigtigste faktor ved valg af en frekvensomformer er motorens fuldbelastningsstrøm (FLC). Vælg en frekvensomformer med en udgangsstrøm, der er lig med eller større end motorens nominelle strøm.
2. Bekræft indgangseffekten
Frekvensomformere er konstrueret til bestemte indgangsstrømsystemer. Sørg altid for, at den tilgængelige strømforsyning overholder frekvensomformerens indgangsspecifikationer.
3. Bestem belastningstypen
Motordrevne belastninger inddeles generelt i tre kategorier. Ved at vælge den rigtige belastningstype sikres det, at frekvensomformeren leverer tilstrækkeligt drejningsmoment og overbelastningskapacitet.
| Belastningstype | Eksempler | Vejledning til valg af frekvensomformer |
|---|---|---|
| Variabelt drejningsmoment | Ventilatorer, centrifugalpumper | Den normale belastningsklasse er ofte passende |
| Konstant drejningsmoment | Transportbånd, blandere, ekstrudere | Der kan være behov for en højere overbelastningsgrænse |
| Tungt arbejde | Knusere, hejseværker, presser | Vælg højt startmoment og høj overbelastningskapacitet |
4. Vælg styringsmetode
Velegnet til enkle ventilatorer, pumper og grundlæggende hastighedsregulering.
Giver bedre drejningsmoment og hurtigere reaktion på hastighedsændringer uden feedback fra en encoder.
Anvendes til præcise hastigheds-, positions- og lavhastighedsmomentopgaver.
5. Kontroller installationsmiljøet
Miljøforholdene har direkte indflydelse på VFD’ens pålidelighed og levetid. Man bør tage følgende faktorer i betragtning:
6. Gennemgang af kabellængde og EMC-krav
Lange motorkabler kan øge spændingsbelastningen fra reflekterede bølger og elektromagnetisk interferens (EMI). Afhængigt af installationen kan det være nødvendigt at anvende yderligere beskyttelseskomponenter.
7. Overvej kommunikation og integration
For industrielle automatiseringssystemer skal du kontrollere, at frekvensomformeren understøtter de nødvendige kommunikationsprotokoller.
Almindelige fejl i frekvensomformere og hvad de normalt betyder
| Fejl | Fælles sag |
|---|---|
| Overstrøm | Kort accelerationstid, fastklemt last, motorfejl, forkerte motorparametre |
| Overspænding | Hurtig deceleration, regenerativ belastning, høj indgangsspænding |
| Underspænding | Lav forsyningsspænding, fasetab, svag strømkilde |
| Overophedning | Dårlig ventilation, høj omgivelsestemperatur, overbelastet drev |
| Jordfejl | Beskadiget motorkabel, fejl i motorisoleringen, fugt |
| Motoroverbelastning | Forkert strømindstilling, overbelastet maskine, utilstrækkelig køling |
| Kommunikationsfejl | Problem med ledningsføring, forkert protokolindstilling, fejl i PLC-konfigurationen |
Disse fejl bør ikke ryddes gentagne gange, uden at årsagen er blevet fundet. En tilbagevendende fejl tyder som regel på et systemproblem, ikke blot et problem med en harddisk.
OFTE STILLEDE SPØRGSMÅL
En frekvensomformer (VFD) regulerer motorens omdrejningstal ved at ændre frekvensen på den vekselstrøm, der tilføres motoren. En lavere frekvens medfører et lavere omdrejningstal. En højere frekvens medfører et højere omdrejningstal, inden for motorens sikre driftsområde.
Ja, især ved centrifugalpumper og ventilatorer, hvor belastningen ikke altid kræver fuld hastighed. Ved at sænke motorhastigheden, så den passer til behovet, kan en frekvensomformer reducere strømforbruget betydeligt. De faktiske besparelser afhænger af belastningstypen, driftstiden, systemets udformning og reguleringsstrategien.
Ikke alle motorer er velegnede til drift med frekvensomformere. Mange moderne trefasede induktionsmotorer er kompatible med frekvensomformere, men ældre motorer kan have begrænsninger med hensyn til isolering, køling eller lejer. Følg altid motorproducentens anvisninger.
Inden for industriel motorstyring bruges disse udtryk ofte i flæng. Teknisk set er inverteren en del af frekvensomformeren, der omdanner jævnstrøm til vekselstrøm. Den komplette frekvensomformer omfatter desuden ensretteren, jævnstrømsbussen, styresystemet, beskyttelseskredsløbene og brugergrænsefladen.
Jævnstrømsbusspændingen afhænger af indgangsspændingen og frekvensomformerens konstruktion. Som et generelt eksempel giver en trefaset indgangsspænding på 400 V ofte en jævnstrømsbusspænding på omkring 540 til 565 V DC under normale forhold.
Mange motorer er udstyret med en akselmonteret køleventilator. Ved lav hastighed drejer ventilatoren også langsomt, hvilket medfører, at den kølende luftstrøm aftager. Ved kontinuerlig drift ved lav hastighed kan det være nødvendigt at anvende en separat drevet køleventilator eller en motor, der er beregnet til brug med frekvensomformer.
En frekvensomformer er at foretrække, når der er behov for trinløs hastighedsregulering, energibesparelse eller præcis processtyring. En softstarter er som regel at foretrække, når motoren blot skal starte og stoppe jævnt, men ellers kører med fast hastighed.
Konklusion
En frekvensomformer fungerer ved at omdanne vekselstrøm med fast frekvens til jævnstrøm og derefter omdanne denne jævnstrøm tilbage til vekselstrøm med variabel frekvens. Denne proces gør det muligt for frekvensomformeren at styre motorens omdrejningstal, drejningsmoment, acceleration, deceleration og beskyttelsesfunktioner med langt større fleksibilitet end ved direkte motorstart.
De centrale arbejdsfaser er:
- Ensretteren omdanner vekselstrøm til jævnstrøm.
- Jævnspændingsbussen udjævner og lagrer energi.
- Omformeren anvender PWM til at generere en reguleret vekselstrømsudgang.
- Styresystemet tilpasser frekvensen og spændingen, så de passer til motoren og belastningen.
Til pumper, ventilatorer, transportbånd, kompressorer, VVS-anlæg, vandbehandling, produktion og mange andre anvendelsesområder kan en korrekt valgt frekvensomformer øge effektiviteten, mindske den mekaniske belastning og sikre bedre processtyring.
Når du vælger en frekvensomformer, skal du altid tage højde for motorstrøm, indgangsspænding, belastningstype, overbelastningskapacitet, styringsmetode, kabellængde, driftsmiljø og kommunikationskrav. En frekvensomformer er ikke blot en hastighedsregulator; den er et komplet system til styring og beskyttelse af motoren.
Litteraturliste og yderligere læsning
- IEC 61800-serien: Elektriske drivsystemer med variabel hastighed
- NEMA MG 1: Motorer og generatorer
- ABB Teknisk vejledning nr. 4: Vejledning i frekvensomformere
- Anvendelsesvejledninger til frekvensomformere fra Schneider Electric
- Det amerikanske energiministeriums ressourcer om motorsystemer og frekvensomformere
- Google Search Central: Sådan skaber du nyttigt, pålideligt indhold, der sætter brugerne i centrum
DA
EN
DE
ES
FR
RU
PT
IT
JA
PL
NL
TR
