Anschluss eines Hybrid-Wechselrichters: Vollständige Installations- und Verkabelungsanleitung

Mit der weltweiten Verbreitung von Solarenergiespeichersystemen sind Hybrid-Wechselrichter zur bevorzugten Lösung für Hausbesitzer, Unternehmen und Industrieanlagen geworden, die Energieunabhängigkeit und Reservestrom benötigen.

Im Gegensatz zu traditionellen Solar-Wechselrichter, Ein Hybrid-Wechselrichter steuert auf intelligente Weise die Solarstromerzeugung, die Batteriespeicherung, den Netzstrom und die Backup-Lasten in einem einzigen System. Nach Angaben der Internationalen Energieagentur (IEA) nimmt der weltweite Einsatz von Batteriespeichern weiterhin schnell zu, was Hybrid-Solarsysteme zu einem der am schnellsten wachsenden Segmente des Marktes für erneuerbare Energien macht.

Ganz gleich, ob Sie ein Solarbatteriesystem für Privathaushalte installieren oder ein kommerzielles Energiespeicherprojekt aufrüsten, das Verständnis wie man einen Hybrid-Wechselrichter richtig anschließt ist entscheidend für Sicherheit, Effizienz und langfristige Zuverlässigkeit.

Wie schließt man einen Hybrid-Wechselrichter an?

Ein Hybrid-Wechselrichter wird angeschlossen, indem die Solarmodule mit den PV-Eingängen verbunden werden, die Batteriebank an die Batterieklemmen angeschlossen wird, der Wechselrichter über die AC-Eingangsklemmen mit dem Versorgungsnetz verbunden wird und kritische Verbraucher an den Reserveausgang angeschlossen werden.

Eine vollständige Installation erfordert auch:

• Richtige Erdung
• DC- und AC-Stromkreisschutz
• Überspannungsschutzgeräte
• Batteriekommunikationskabel
• Systemkonfiguration und Inbetriebnahme

Bei korrekter Installation steuert der Hybrid-Wechselrichter automatisch den Stromfluss zwischen Solarmodulen, Batterien, Haushaltsverbrauchern und dem Stromnetz.

Was ist ein Hybrid-Wechselrichter?

Warum Hybrid-Wechselrichter immer beliebter werden

Die rasche Einführung von Technologien für erneuerbare Energien und Batteriespeicher hat die Nachfrage nach hybriden Wechselrichtersystemen weltweit erhöht.

Wachstumstreiber des Marktes

• Steigende Strompreise
• Erhöhte Netzinstabilität
• Sinkende Batteriekosten
• Forderung nach Energieunabhängigkeit
• Ausbau der Smart-Home-Technologien
• Staatliche Anreize für erneuerbare Energien

Aus Branchenberichten von IEA, NREL und BloombergNEF geht hervor, dass die Installation von Batteriespeichern in den kommenden zehn Jahren weiter deutlich zunehmen dürfte.

Vor der Installation erforderliche Komponenten

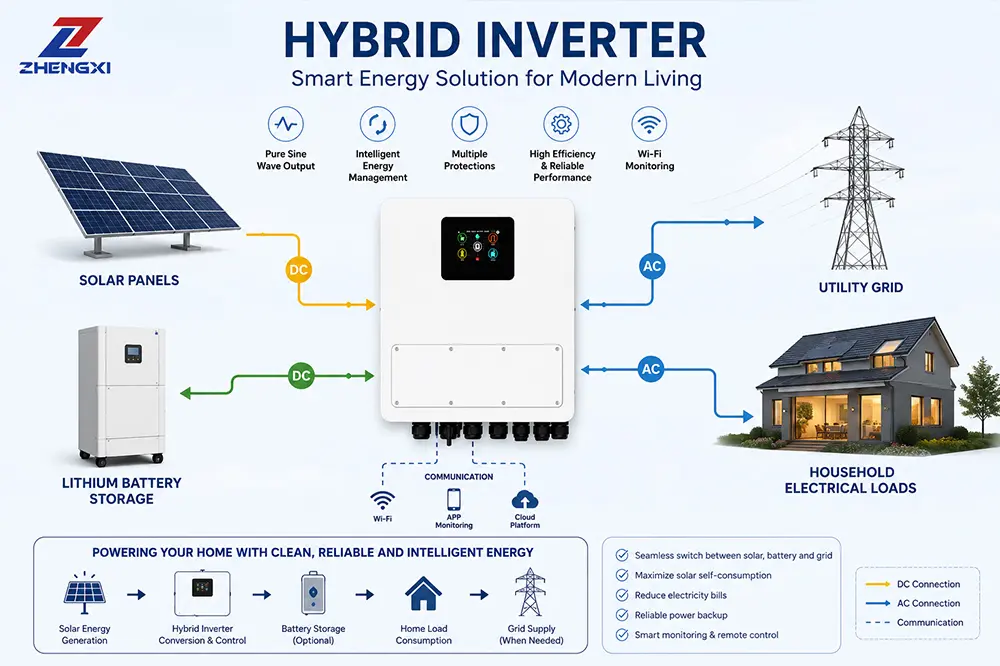

Anschlussplan für Hybrid-Wechselrichter

Ein typischer Schaltplan für einen Hybrid-Wechselrichter folgt dem nachstehenden Leistungsfluss:

          Sonnenkollektoren
                │
                ▼
          DC-Isolator
                │
                ▼
         Hybrid-Wechselrichter
         │ │ │
         │ │ │
         ▼ ▼ ▼
      Batterie-Netzersatz-Lasten

Optionale Verbindungen

Moderne Hybrid-Wechselrichter können auch unterstützen:

• Generator-Eingang
• Intelligenter Zähler
• WiFi-Überwachung
• RS485-Kommunikation
• CAN-Kommunikation
• Fernverwaltung der Cloud

Schritt-für-Schritt-Anleitung: Anschluss eines Hybrid-Wechselrichters

Schritt 1: Installation des Hybrid-Wechselrichters

Befestigen Sie den Wechselrichter sicher an einer festen Wand.

Anforderungen an die Installation

• Vermeiden Sie direktes Sonnenlicht
• Für ausreichende Belüftung sorgen
• Von Feuchtigkeit fernhalten
• Beachten Sie die Freigabeanforderungen des Herstellers
• Raum für Wartungszugang lassen

Die meisten Hersteller empfehlen einen Abstand von mindestens 300 mm um den Wechselrichter herum.

Schritt 2: Anschluss der Solarmodule an den Hybrid-Wechselrichter

Die Solaranlage wird direkt an die MPPT-Eingänge des Wechselrichters angeschlossen.

Anschlussverfahren

1. Überprüfen Sie den MPPT-Spannungsbereich.
2. Installieren Sie einen DC-Trennschalter.
3. PV-Plus- und Minuskabel anschließen.
4. Prüfen Sie die Polarität.
5. Strangspannung messen.

Beispiel

Wenn der Wechselrichter dies unterstützt:

• MPPT Spannungsbereich: 150V-850V

Die Spannung der Solarstrings muss innerhalb dieses Bereichs bleiben.

Sicherheitswarnung

Falsche Polarität kann den Wechselrichter dauerhaft beschädigen.

Schritt 3: Anschließen der Batteriebank

Batteriespeicher ermöglichen eine Notstromversorgung und Energieoptimierung.

Anschluss der Batterie an den Hybrid-Wechselrichter

1. Schalten Sie alle DC-Trennschalter aus.
2. Pluspol der Batterie anschließen.
3. Minuspol der Batterie anschließen.
4. Installieren Sie Batterieschutzvorrichtungen.
5. BMS-Kommunikationskabel anschließen.
6. Konfigurieren Sie die Batterieeinstellungen.

Gängige Batteriespannungsniveaus

Anmeldung	Akku-Spannung
Wohnen	48V
Kleines Gewerbe	96V-200V
Industrielle ESS	200V-800V

Schritt 4: Anschluss des Versorgungsnetzes

Der AC-Netzanschluss ermöglicht den Import und Export von Energie.

Netzanschlussverfahren

1. AC-Unterbrecher installieren.
2. Live verbinden (L).
3. Neutralleiter (N) anschließen.
4. Erde (PE) anschließen.
5. Überprüfen Sie die Kompatibilität von Spannung und Frequenz.

Typische Netzstandards

System Typ	Spannung
Einphasig	220V-240V
Dreiphasig	380V-415V

Schritt 5: Backup-Loads anschließen

Die meisten Hybrid-Wechselrichter verfügen über einen Notstromausgang (EPS).

Übliche Backup-Lasten

• Beleuchtung
• Kühlschränke
• Internet-Ausrüstung
• Sicherheitssysteme
• Medizinische Geräte

Die Trennung von kritischen und unwichtigen Verbrauchern hilft, die Akkulaufzeit zu maximieren.

Schritt 6: Erdung und Überspannungsschutz

Schritt 7: Konfigurieren Sie den Hybrid-Wechselrichter

Nach Abschluss der Verkabelung:

Konfigurieren Sie die folgenden Parameter

• Akku-Typ
• Ladestrom
• Entladungsgrenzwerte
• Einstellungen der Exportkontrolle
• Reservekapazität
• Zeitpläne für die Nutzung

Die meisten modernen Hybrid-Wechselrichter unterstützen die Fernüberwachung über mobile Anwendungen.

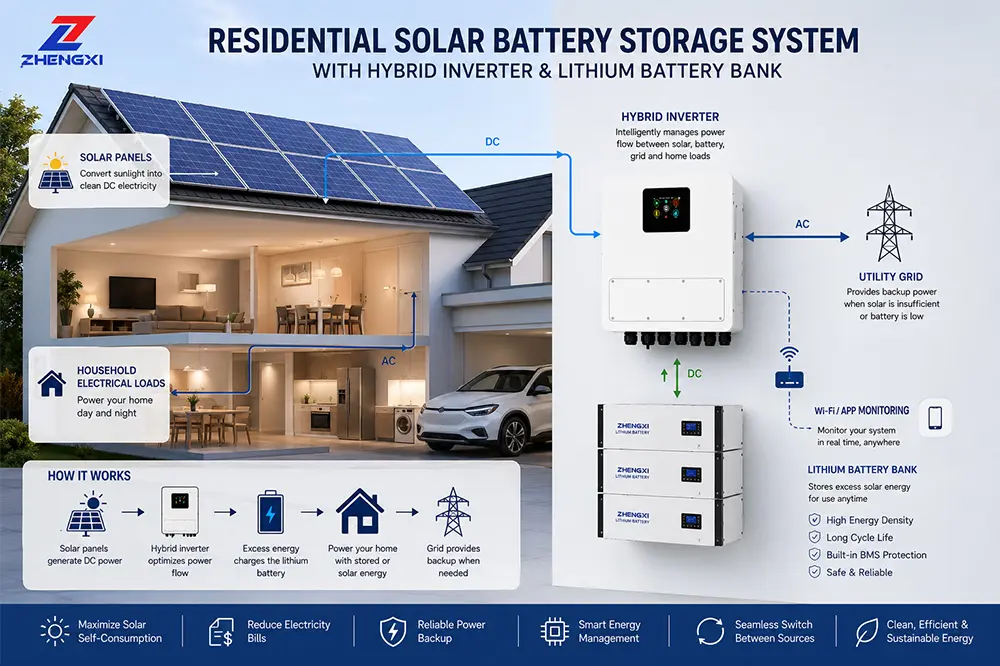

Beispiel aus der Praxis: 10 kW Hybrid-Wechselrichter-Installation für Wohngebäude

Ein typisches Hybrid-Solarsystem für Privathaushalte kann Folgendes umfassen:

Systemkomponenten

• 18 × 550W-Sonnenkollektoren
• 10kW Hybrid-Wechselrichter
• 15kWh LiFePO4-Batteriebank
• Intelligenter Zähler
• AC- und DC-Überspannungsschutzgeräte

Leistungsfluss

Sonnenkollektoren
      ↓
Hybrid-Wechselrichter
      ↓
Hausfrauen
      ↓
Batteriespeicher
      ↓
Versorgungsnetz

Vorteile

• Niedrigere Stromrechnungen
• Notstromversorgung bei Stromausfällen
• Größere Energieunabhängigkeit
• Verbesserter solarer Eigenverbrauch

Anschluss eines dreiphasigen Hybrid-Wechselrichters

Gewerbliche und industrielle Anwendungen erfordern häufig 3-Phasen-Hybrid-Wechselrichter-Verkabelung.

Zusätzliche Überlegungen

• Richtige Phasenfolge
• Lastausgleich
• Dreiphasige Schutzschalter
• Dimensionierung des Neutralleiters
• Anforderungen an die Synchronisierung von Dienstprogrammen

Gemeinsame Anwendungen

• Produktionsstätten
• Bürogebäude
• Hotels
• Krankenhäuser
• Landwirtschaftliche Bewässerungssysteme

Kann ein Hybrid-Wechselrichter ohne Batterie funktionieren?

Ja.

Die meisten Hybrid-Wechselrichter können ohne Batterien betrieben werden.

Batteriefreier Betrieb

• Solarenergie versorgt Verbraucher direkt
• Überschüssiger Strom wird ins Netz eingespeist
• Die Sicherungsfunktion ist nicht verfügbar

Viele Hausbesitzer installieren zunächst ein Hybridsystem und fügen später Batterien hinzu.

Häufige Fehler bei der Installation von Hybrid-Wechselrichtern

Warum Spannungsstabilisatoren für Hybrid-Wechselrichter wichtig sind

In vielen Ländern schwankt die Netzspannung im Laufe des Tages erheblich.

Allgemeine Netzprobleme

• Überspannung
• Unterspannung
• Spannungsspitzen
• Frequenzinstabilität

Diese Probleme können Wechselrichteralarme auslösen und die Zuverlässigkeit des Systems verringern.

Vorteile der Installation eines Spannungsstabilisators

Eine hohe Qualität Servo-Spannungsstabilisator oder automatischer Spannungsregler (AVR) bieten kann:

• Stabile AC-Eingangsspannung
• Geringere Abschaltungen von Wechselrichtern
• Verbesserte Ladeeffizienz
• Bessere Stromqualität
• Verlängerte Lebensdauer der Ausrüstung
• Höhere Systemzuverlässigkeit

Empfohlene Anwendungen

• Ländliche Solarprojekte
• Telekommunikationsstationen
• Landwirtschaftliche Einrichtungen
• Industrielle Anlagen
• Gebiete mit instabiler Energieversorgung

Hybrid-Wechselrichter vs. traditioneller Solar-Wechselrichter

Merkmal	Hybrid-Wechselrichter	Traditioneller Wechselrichter
Akku-Unterstützung	Ja	Normalerweise Nein
Reservestrom	Ja	Nein
Energiespeicherung	Eingebaut	Erforderliche externe Ausrüstung
Energiemanagement	Fortgeschrittene	Grundlegend
Optimierung des Eigenverbrauchs	Ausgezeichnet	Begrenzt

Hybrid-Wechselrichter bieten im Vergleich zu herkömmlichen Solarwechselrichtern mehr Flexibilität und Energieunabhängigkeit.

Wie Sie den richtigen Hybrid-Wechselrichter auswählen

Leistung des Wechselrichters

Passen Sie die Nennleistung des Wechselrichters an die Größe der Solaranlage und den Lastbedarf an.

Akku-Kompatibilität

Überprüfen Sie die Unterstützung für:

• LiFePO4-Batterien
• Lithium-Ionen-Batterien
• Blei-Säure-Batterien

Anzahl der MPPTs

Mehrere MPPT-Tracker verbessern die Leistung bei komplexen Dachlayouts.

Backup-Leistung

Prüfen:

• EPS-Funktionalität
• Übertragungszeit
• Reserveleistung

Überwachungsfunktionen

Suchen Sie nach:

• WiFi-Überwachung
• Mobile Anwendungen
• Ferndiagnose

Umwandlung Wirkungsgrad

Hochwertige Hybrid-Wechselrichter erreichen in der Regel Wirkungsgrade über 97%.

Zukünftige Trends in der Hybridwechselrichtertechnologie

Zu den aufkommenden Technologien gehören:

• AI-basiertes Energiemanagement
• Virtuelle Kraftwerke (VPP)
• Integration von Smart Home
• Fahrzeug-zu-Hause (V2H)
• Bidirektionales EV-Laden
• Erweiterte Batterieoptimierung

Hybrid-Wechselrichter entwickeln sich rasch zu intelligenten Energiemanagement-Plattformen.

Technische Normen für die Installation von Hybridwechselrichtern

Professionelle Installationen sollten den Anforderungen entsprechen:

• IEC 62109
• IEC 60364
• IEC 61643
• IEEE 1547
• UL 1741
• NEC Artikel 690

Die Einhaltung der Vorschriften gewährleistet Sicherheit, Zuverlässigkeit und die Genehmigung durch die Behörden.

FAQ

Schlussfolgerung

Verstehen wie man einen Hybridwechselrichter anschließt ist für den Aufbau eines sicheren, effizienten und zuverlässigen Solarenergiesystems unerlässlich. Eine ordnungsgemäße Installation umfasst die Integration von Solarmodulen, Batteriespeichern, Stromversorgungssystemen, Erdungssystemen, Überspannungsschutzgeräten und Ersatzlasten gemäß den besten Praktiken der Branche.

Unabhängig davon, ob Sie eine Backup-Lösung für Privathaushalte oder ein großes kommerzielles Energiespeicherprojekt einsetzen, gewährleistet die korrekte Verkabelung von Hybridwechselrichtern maximale Leistung und langfristige Zuverlässigkeit. In Regionen mit instabiler Netzspannung kann die Kombination eines Hybrid-Wechselrichters mit einem hochwertigen Spannungsstabilisator zusätzlichen Schutz bieten und dazu beitragen, die Lebensdauer Ihres gesamten Energiesystems zu maximieren.
