Kobber- vs. aluminiumstransformatorviklinger: Hvad er bedst for din transformer?

Transformerens viklingsmateriale spiller en afgørende rolle for en transformers effektivitet, pålidelighed, størrelse, vægt og samlede omkostninger. Blandt de forskellige ledermaterialer, der findes, kobber og aluminium er stadig de to mest udbredte muligheder inden for strøm, distribution og Isolationstransformatorer.

For ingeniører, indkøbschefer og anlægsejere er valget mellem kobber- og aluminiumsvindinger ofte en balance mellem krav til ydeevne og budgetovervejelser. Mens kobber traditionelt er blevet betragtet som det bedste valg, har fremskridt inden for transformatordesign gjort aluminiumsviklinger til et pålideligt og omkostningseffektivt alternativ til mange anvendelser.

Denne guide udforsker de vigtigste forskelle mellem kobber- og aluminiumstransformatorviklinger, deres fordele og ulemper, og hvordan du vælger den rigtige løsning til dit projekt.

Hvad er transformatorviklinger?

Transformatorviklinger er ledende spoler, der er viklet rundt om en magnetisk kerne. De skaber det elektromagnetiske felt, der er nødvendigt for at overføre elektrisk energi fra det primære kredsløb til det sekundære kredsløb gennem elektromagnetisk induktion.

Viklingsmaterialet har direkte indflydelse:

Da viklingstab udgør en betydelig del af transformatortabet, er det vigtigt at vælge det rette ledermateriale for at opnå optimal ydelse.

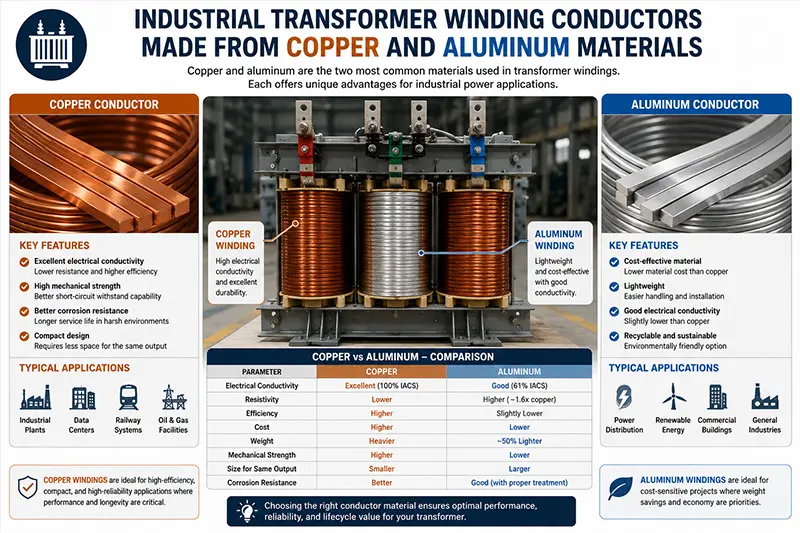

Hvorfor bruges kobber og aluminium i transformatorer?

Både kobber og aluminium har en fremragende elektrisk ledningsevne og er blevet brugt i vid udstrækning til fremstilling af transformere i årtier.

I henhold til industristandarder udviklet af IEEE og internationale transformatorspecifikationer som IEC 60076 kan begge materialer opfylde strenge krav til ydeevne, når de er korrekt designet.

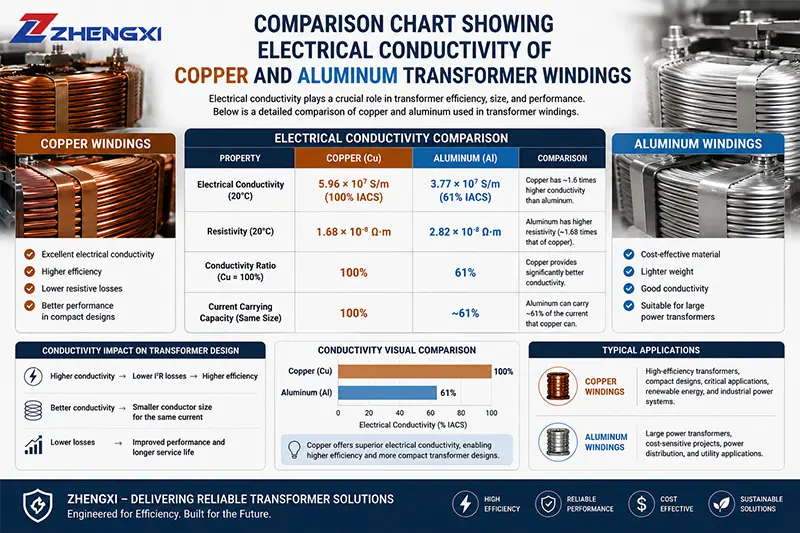

Kobber vs. aluminiums ledningsevne

Elektrisk ledningsevne er ofte den første faktor, ingeniører overvejer, når de sammenligner viklingsmaterialer.

Ejendom	Kobber	Aluminium
Ledningsevne (IACS)	100%	~61%
Elektrisk modstand	Lavere	Højere
Strømførende kapacitet	Højere per arealenhed	Lavere per arealenhed
Nødvendig lederstørrelse	Mindre	Større

Fordi aluminium leder elektricitet mindre effektivt end kobber, skal producenterne bruge et større ledertværsnit for at opnå den samme strømstyrke.

I praktisk transformerdesign:

En aluminiumsleder kræver generelt cirka 1,6 gange så stort et tværsnitsareal som en tilsvarende kobberleder.

Denne større lederstørrelse kompenserer for aluminiums lavere ledningsevne og gør det muligt for aluminiumsviklede transformatorer at opnå samme driftsydelse.

Termisk ydeevne og varmeafledning

Varme er en af de primære faktorer, der påvirker transformatorens levetid.

For høje driftstemperaturer fremskynder ældningen af isoleringen og kan reducere transformatorens levetid betydeligt.

Som følge heraf kan korrekt designede aluminiumstransformatorer opnå en temperaturydelse, der overholder de samme industristandarder som kobberviklede transformatorer.

Mekanisk styrke og kortslutningsevne

Transformatorviklinger udsættes for betydelige mekaniske kræfter under:

• Kortslutninger
• Motorens startstrøm
• Skift af belastning
• Fejltilstande
• Transport og håndtering

Fordele ved kobber

Kobber har ca. 60% større trækstyrke end aluminium, hvilket gør det mere modstandsdygtigt over for deformation under mekanisk belastning.

Fordelene omfatter:

• Forbedret viklingsstabilitet
• Bedre evne til at modstå kortslutninger
• Reduceret risiko for bevægelse af viklingen
• Forbedret pålidelighed i krævende miljøer

Til anvendelser med hyppige belastningsudsving eller høje fejlstrømme giver kobberviklinger ofte en ekstra sikkerhedsmargin.

Overvejelser om aluminium

Aluminium er blødere og mere modtageligt for mekanisk deformation.

Men moderne transformatordesigns indeholder:

• Forstærkede viklingsstøtter
• Avancerede isoleringssystemer
• Forbedrede produktionsteknikker

Disse forbedringer gør det muligt for aluminiumsviklede transformatorer at fungere pålideligt i de fleste kommercielle og industrielle miljøer.

Sammenligning af vægt

En af aluminiums største fordele er den lave densitet.

Ejendom	Kobber	Aluminium
Tæthed	8,96 g/cm³	2,70 g/cm³
Relativ vægt	Tungt	Letvægt

For vedvarende energiprojekter, transformerstationer og store tørtransformere kan vægtbesparelserne være betydelige.

【Img】

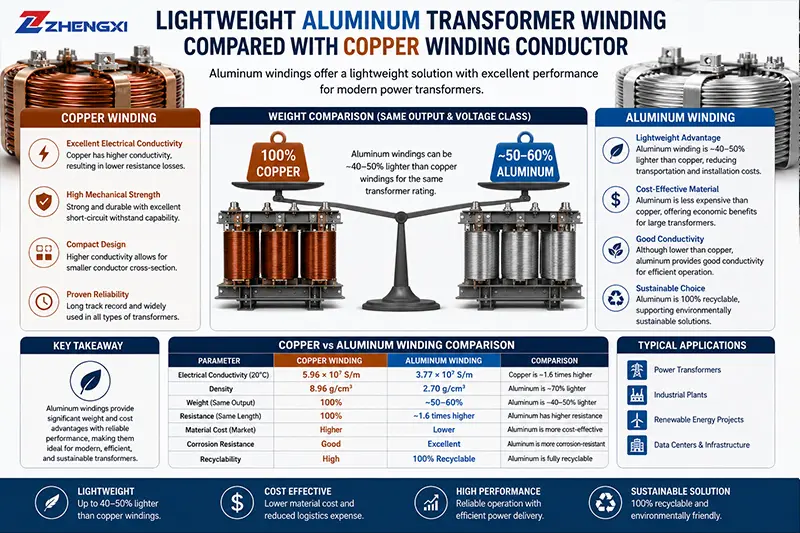

Alt: Letvægts aluminiumstransformatorvikling sammenlignet med kobberviklingsleder

Effektivitet og energitab

Transformatoreffektivitet bliver stadig vigtigere, efterhånden som energireglerne bliver strengere på verdensplan.

Kobberviklinger giver generelt:

• Lavere resistive tab
• Reduceret varmeudvikling
• Lidt højere driftseffektivitet

Men effektivitetsforskellene er ofte mindre, end mange købere forventer.

Moderne aluminiumstransformatorer kompenserer for højere modstand ved at øge lederstørrelsen, hvilket gør det muligt for dem at opfylde energieffektivitetskrav, der er fastsat af organisationer som f.eks:

• Det amerikanske energiministerium
• Den Internationale Elektrotekniske Kommission
• IEEE

I mange standardanvendelser er effektivitetsforskellen mellem sammenlignelige kobber- og aluminiumsdesign minimal.

Sammenligning af omkostninger

Når man vurderer ejeromkostningerne for en transformer, er det vigtigt at skelne mellem:

Oprindelige købsomkostninger

Aluminiumstransformatorer tilbyder typisk:

• Lavere omkostninger til råmaterialer
• Lavere produktionsomkostninger
• Mere økonomisk prisfastsættelse

Driftsomkostninger i hele levetiden

Kobbertransformatorer kan give:

• Lidt lavere energitab
• Forbedret effektivitet gennem årtiers drift
• Potentielle energibesparelser i stærkt belastede applikationer

Derfor foretager store industrianlæg ofte en analyse af de samlede ejeromkostninger (TCO) i stedet for udelukkende at fokusere på købsprisen.

Kobber- vs. aluminiumstransformatorviklinger: Sammenligning side om side

Funktion	Kobberviklinger	Aluminiumsviklinger
Elektrisk ledningsevne	Fremragende	God
Mekanisk styrke	Fremragende	Moderat
Termisk ledningsevne	Fremragende	God
Vægt	Tungt	Letvægt
Oprindelige omkostninger	Højere	Lavere
Modstand mod fejlstrøm	Bedre	God
Transformatorstørrelse	Mindre	Større
Energieffektivitet	Lidt højere	Sammenlignelig
Nem installation	Moderat	Nemmere
Levetid	25+ år	25+ år

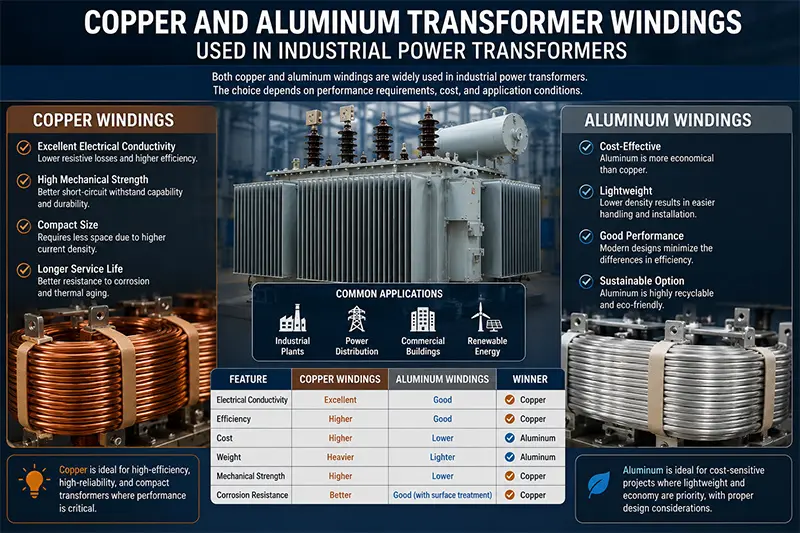

Anvendelser af transformatorer med kobbervikling og aluminiumvikling

Kobberviklede transformatorer vælges ofte til:

Tendenser i industrien: Hvorfor aluminium vinder markedsandele

Det globale transformermarked udvikler sig på grund af:

• Udvidelse af infrastrukturen for vedvarende energi
• Vækst i netværk til opladning af elbiler
• Modernisering af smart grid
• Stigende kobberpriser
• Initiativer for bæredygtighed

Mange producenter, herunder industriledere som ABB og Schneider Electric, tilbyder transformatorløsninger med både kobber- og aluminiumsviklinger for at opfylde forskellige kundekrav.

I takt med at det tekniske design fortsat forbedres, bliver aluminiumstransformatorer i stigende grad accepteret i applikationer, der historisk set var domineret af kobber.

Sådan vælger du det rigtige transformatorviklingsmateriale

Afsluttende tanker

OFTE STILLEDE SPØRGSMÅL
